闸阀口径换算与闸阀型号编制方法介绍

日期：2016-9-9 10:10:34 关键词：闸阀口径,阀门型号浏览量：

国标闸阀公称直径的单位为mm，美标闸阀公称直径的单位为in(英寸)

换算如下：100以下，1英寸等于25.4mm

以DN15-DN80的闸阀为例，对应关系如下：

DN15——1/2”

DN20——3/4”

DN25——1”

DN32——1 1/4”

DN40——1 1/2”

DN50——2”

DN65——2 1/2”

DN80——3”

100以上：1英寸等于25mm ：如 ND200 —— 8"。

美标阀门主要有API和ASME标准，ASTM，ASTM是材料标准；按美国标准设计，制造，生产、检测的阀门叫做美标阀门。

美标阀门一般都是采用英寸表示，例：Flanged Globe Valve 150# RF，GLOBE VAvle 球形阀，150# RF 为压力等级150磅约合PN2.5MPa 凸面法兰，前面的FLange 表示为法兰式即为法兰连接，例如8"150# 表示8寸150磅即DN200 PN2.5MPa法兰对应美标是flange 8“CL150#RF如果是DN80则是3"。

美标阀门型号编制大全：

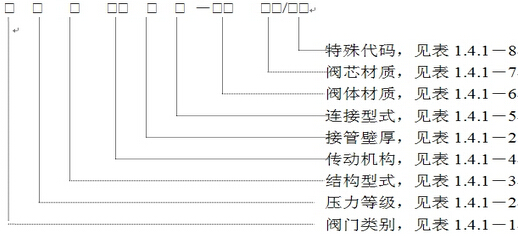

美标阀门型号编制

注*：只有“连接型式”中为BW时才有此项

①美标阀门类别代号：

代号	类别及应用标准	代号	类别
Z	闸阀/GATE VALVE (API600/API602/API603)	H	止回阀/CHECK VALVE (API600M/API602M./API603M/API594)
J	截止阀/GLOBE VALVE (API600M/API602M/API603M)	N	针型阀/NEEDLE GLOBE VALVE (API602M)
Y	仪表测压阀（API602M）

注：每个阀门采用什么标准由“结构型式”确定。

②美标阀门压力等级代号：

代号	压力等级		应用垫片	应用螺栓/螺母
	PN(公制)	CL(磅制)
1	1.0		石棉垫片	35#/25#；35CrMoA/35#
1a	1.0		石棉垫片	35#/25#；35CrMoA/35#
2	2.0	150	石棉垫片,缠绕垫片	35#/25#；35CrMoA/35#
2a	1.6		石棉垫片,缠绕垫片	35#/25#；35CrMoA/35#
3	5.0	300	缠绕垫片	35CrMoA/35#；25Cr2MoVA/35CrMo；
		0Cr18Ni9/0Cr18Ni9
3a	2.5		缠绕垫片	35CrMoA/35#；25Cr2MoVA/35CrMo；
		0Cr18Ni9/0Cr18Ni9
4	6.8	400	缠绕垫片	35CrMoA/35#；25Cr2MoVA/35CrMo；
		0Cr18Ni9/0Cr18Ni9
4a	4.0		缠绕垫片	35CrMoA/35#；25Cr2MoVA/35CrMo；
	(MF)		0Cr18Ni9/0Cr18Ni9
5	10.0	600	缠绕垫片，八角形金属垫片	35CrMoA/35#；25Cr2MoVA/35CrMo;
		/OCTAGON TYPE RING	0Cr18Ni9/0Cr18Ni9
5a	6.3	600	缠绕垫片，	35CrMoA/35#；25Cr2MoVA/35CrMo;
	(MF)		0Cr18Ni9/0Cr18Ni9
6		800	缠绕垫片	35CrMoA/35#；25Cr2MoVA/35CrMo;
		0Cr18Ni9/0Cr18Ni9
7	15.0	900	八角形金属垫片/OCTAGON TYPE	ASTM A194　 B7/A194　 2H；ASTM A194
		RING(或缺省)	B16/A194　 4；ASTM　 A453　　 660A/A194　　 8C
8	25.0	1500	八角形金属垫片/OCTAGON TYPE	ASTM A194　 B7/A194　 2H；ASTM A194
		RING(或缺省)	B16/A194　 4；ASTM　 A453　　 660A/A194　　 8C
9	42.0	2500	八角形金属垫片/OCTAGON TYPE	ASTM A194　 B7/A194　 2H；ASTM A194
		RING(或缺省)	B16/A194　 4；ASTM　 A453　　 660A/A194　　 8C
A	CL150-CL800
B
C

注：每个阀门选用何种材料的垫片和螺栓、螺母由“阀体材料”确定。

对CL900.1500.2500三个等级的阀门，一般采用压力密封阀盖，此时“阀盖垫片”和“阀盖螺栓”项缺省。

等级1a、2a、3a、4a、5a适用于JB标准阀门。

③美标阀门结构型式代号：

代号	结构型式	结构型式解释	应用标准	结构长度标准
C	BB-BG-OS&Y	螺栓连接阀盖，螺栓连接压盖，明杆支架式	API602/API602M	ASME B16.10
	(BOLTED BONNET,BOLTED GLAND,OS&Y)
D	BB-BG-OS&Y	螺栓连接阀盖，螺栓连接压盖，明杆支架式	API603/API603M	ASME B16.10
	(BOLTED BONNET,BOLTED GLAND,OS&Y)
E	BB-BG-OS&Y-N	螺栓连接阀盖，螺栓连接压盖，明杆支架式,	API602M	ASME B16.10
	针型结构(BOLTED BONNET,BOLTED GLAND,
	OS&Y ,NEDDLE TYPE)
G	BC-PISTON-LIFT	螺栓连接阀盖，升降式	API602M	ASME B16.10
	(BOLTED BONNE,PISTON-LIFT)
H	BC-PISTON-LIFT	螺栓连接阀盖，升降式	API603M	ASME B16.10
	螺栓连接阀盖，螺栓连接压盖，明杆支架式,
B	BB-BG-OS&Y-W	波纹管密封结构(BOLTED BONNET,BOLTED	API600M	南京流体工程机
	GLAND,OS&Y ,BELLOWS SEAL TYPE)		械厂标准
	螺栓连接阀盖，螺栓连接压盖，明杆支架式,低温
L	BB-BG-OS&Y-L	密封结构(BOLTED BONNET,BOLTEDGLAND	ASME B16.34	ASME B16.10
	,OS&Y ,CRYOGENIC SERVICE SRRUCTURE)
1	BC-SWING	螺栓连接阀盖，旋启式	API600M	ASME B16.10
	(BOLTED BONNET,SWING)
2	PS-PISTON-LIFT	压力密封阀盖，升降式	API600M	ASME B16.10
	(PRESSURE SEAL BONNET,PISTON-LIFT)
3	WAFER TYPE	对夹式止回阀	API594	API594
	(WAFER CHECK VALVE)
4	TILTING-DISC	TILTING-DISC　型止回阀	API600M	ASME B16.10
	（TILTING-DISC TYPE CHECK VALVE）
5	BB-BG-OS&Y-F	螺栓连接阀盖,螺栓连接压盖,明杆支架式,配特殊填料	API600/API600M	ASME B16.10
	(BOLTED BONNET,BOLTED GLAND,OS&Y,WITH
	SPECCIAL PACKING)
6	BB-BG-OS&Y	螺栓连接阀盖,螺栓连接压盖,明杆支架式	API600/API600M	ASME B16.10
	(BOLTED BONNET,BOLTED GLAND,OS&Y)
7	BB-BG-OS&Y-H	螺栓连接阀盖,螺栓连接压盖,明杆支架式,带吹扫孔	API600/API600M	ASME B16.10
	(BOLTED BONNET,BOLTED GLAND,OS&Y,WITH
	BLOMING HOLE)
8	PS-BG-OS&Y	压力密封阀盖,螺栓连接压盖,明杆支架式	API600/API600M	ASME B16.10
	(PRESSURE SEAL BONNET,BOLTED GLAND,OS&Y)
9	PS-COVER SWING	压力密封阀盖,　旋启式	API600/API600M	ASME B16.10
	(PRESSURE SEAL BONNET, SWING)
M	BB-BG-M-SEAL	动密封闸阀	API600M	ASME 16.10

④美标阀门传动机构代号：

代号	传动型式
$	手动
A	电动/ELECTRIC MOTOR OPERATED
B	气动/AIR MOTOR OPERATED
C	伞齿轮驱动/BEVEL GEAR OPERATED
D	链条传动/REMOTE OPERATED WITH CHAIN
E	延长杆传动/OPERATED WITH EXTENDED STEM
F	远距离铰链联接杆传动(简称：远距离手动)/REMOTE OPERATED WITH JOINT & LEVER
H	蜗轮蜗杆传动/

⑤美标阀门连接型式代号：

代号	连接型式	连接型式解释
S	SW	承插焊/SOCKET WELDED
T	NPT	60°锥管螺纹/NATIONAL TAPER PIPE THREAD
G	Rc	55°锥管螺纹/55°　TAPER PIPE THREAD
R	RF	凸台面法兰连接/RAISED FACE
J	RJ	环槽面法兰连接/RING JOINT
W	BW	对焊连接/BUTT－WELDED
P	PIPE	阀门两端各带一段150mm长的管子/EACH ENDWITH A 150mm SHORT PIPE
F	MF(F)	凹凸面连接（凹面）/MALE-FEMALE FACE(FEMALE)
A	RF-NPT

⑥美标阀门阀体材质代号：

代号	阀体材质/BODY	公称压力	阀盖垫片材料/GASKET	阀盖螺栓材料BOLT/NET	阀杆填料/PACKING
1.　锻造碳素钢阀体代号：/FORGED CARBON STEEL
	CL150	特制石棉垫片(400℃耐油/酸/碱)	35#/25#	DN40:304金属丝与柔
H1	ASTM A105	CL300,400,800	304＋柔性石墨缠绕垫片	35CrMoA/35#	性石墨编织填料
	CL600	软铁，八角型金属垫片	35CrMoA/35#	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
	CL150	304＋聚四氟乙烯缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
H2	ASTM A350-LF2	CL300,400,800	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	CL600	LF2，八角型金属垫片	35CrMoA/35CrMo	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
	CL150	304＋聚四氟乙烯缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
H3	ASTM A350-LF3	CL300,400,800	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	CL600	LF3，八角型金属垫片	35CrMoA/35CrMo	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
2 .　铸造碳素钢阀体代号：/CAST CARBON STEEL
	CL150	特制石棉垫片(400℃耐油/酸/碱)	35#/25#	DN40: 304金属丝与柔
J1	ASTM	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35#	性石墨编织填料
	A216-WCB	CL600	软铁，八角型金属垫片	35CrMoA/35#	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
	CL150	304＋聚四氟乙烯缠绕垫片	35CrMoA/35#	DN40: 304金属丝与柔
J2	ASTM	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	A352-LCB	CL600	LF2，八角型金属垫片	35CrMoA/35CrMo	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
	CL150	304＋聚四氟乙烯缠绕垫片	35CrMoA/35#	DN40: 304金属丝与柔
J3	ASTM	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	A352-LC3	CL600	LF3，八角型金属垫片	35CrMoA/35CrMo	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
3.锻造合金钢阀体代号：(FORGED ALLOY STEEL)
	CL150,800	304＋柔性石墨缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
K1	ASTM A182-F1	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35#	性石墨编织填料
	CL600	5Cr-0.5Mo，八角型金属垫片	35CrMoA/35CrMo	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
	CL150,800	304＋柔性石墨缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
K2	ASTM A182-F11	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	CL600	5Cr-0.5Mo，八角型金属垫片	25Cr2MoVA/35CrMo	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环

⑥美标阀门阀体材质代号：

代号	阀体材质/BODY	公称压力	阀盖垫片材料/GASKET	阀盖螺栓材料BOLT/NET	阀杆填料/PACKING
	CL150,800	304＋柔性石墨缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
K3	ASTM A182-F22	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	CL600	5Cr-0.5Mo，八角型金属垫片	25Cr2MoVA/35CrMo	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
	CL150,800	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	DN40:304金属丝与柔
K4	ASTM A182-F5	CL300,400	304＋柔性石墨缠绕垫片	25Cr2MoVA/35CrMo	性石墨编织填料
	CL600	5Cr-0.5Mo，八角型金属垫片	25Cr2MoVA/35CrMo	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
	CL150,800	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	DN40:304金属丝与柔
K5	ASTM A182-F9	CL300,400	304＋柔性石墨缠绕垫片	25Cr2MoVA/35CrMo	性石墨编织填料
	CL600	0Cr18Ni9，八角型金属垫片	25Cr2MoVA/35CrMo	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
4.　铸造合金钢阀体代号：(CAST ALLOY STEEL)
	CL150	304＋柔性石墨缠绕垫片	35CrMoA/35#	DN40: 304金属丝与柔
L1	ASTM	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35#	性石墨编织填料
	A217-WC1	CL600	5Cr-0.5Mo，八角型金属垫片	35CrMoA/35CrMo	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
	CL150	304＋柔性石墨缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
L2	ASTM	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	A217-WC6	CL600	5Cr-0.5Mo，八角型金属垫片	25Cr2MoVA/35CrMo	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
	CL150	304＋柔性石墨缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
L3	ASTM	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	A217-WC9	CL600	5Cr-0.5Mo，八角型金属垫片	25Cr2MoVA/35CrMo	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
	CL150	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	DN40:304金属丝与柔
L4	ASTM	CL300,400	304＋柔性石墨缠绕垫片	25Cr2MoVA/35CrMo	性石墨编织填料
	A217-C5	CL600	5Cr-0.5Mo，八角型金属垫片	25Cr2MoVA/35CrMo	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
	CL150	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	DN40:304金属丝与柔
L5	ASTM	CL300,400	304＋柔性石墨缠绕垫片	25Cr2MoVA/35CrMo	性石墨编织填料
	A217-C12	CL600	0Cr18Ni9，八角型金属垫片	25Cr2MoVA/35CrMo	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环

5.　锻造不锈钢阀体代号：(FORGED AUST.SS)
	CL150,800	304＋柔性石墨缠绕垫片	35CrMoA/35#	DN40:304金属丝与柔
M1	ASTM	CL300,400	304＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	A182-F304	CL600	0Cr18Ni9，八角型金属垫片	25Cr2MoVA/35CrMo	DN50:304金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
	CL150,800	316＋柔性石墨缠绕垫片	35CrMoA/35#	DN40:316金属丝与柔
M2	ASTM	CL300,400	316＋柔性石墨缠绕垫片	35CrMoA/35CrMo	性石墨编织填料
	A182-F316	CL600	0Cr17Ni12Mo2,八角型金属垫片	25Cr2MoVA/35CrMo	DN50:316金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
	CL150,800	321＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	DN40:321金属丝与柔
M3	ASTM	CL300,400	321＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	性石墨编织填料
	A182-F321	CL600	0Cr18Ni11Ti,八角型金属垫片	0Cr18Ni9/0Cr18Ni9	DN50:321金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
	CL150,800	321＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	DN40:321金属丝与柔
M4	ASTM	CL300,400	321＋柔性石墨缠绕垫片	0Cr18Ni9/0Cr18Ni9	性石墨编织填料
	A182-F347	CL600	0Cr18Ni11Ti,八角型金属垫片	0Cr18Ni9/0Cr18Ni9	DN50:321金属丝与柔性石
	CL900-2500	（缺省）	（缺省）	墨编织填料＋柔性石墨环
