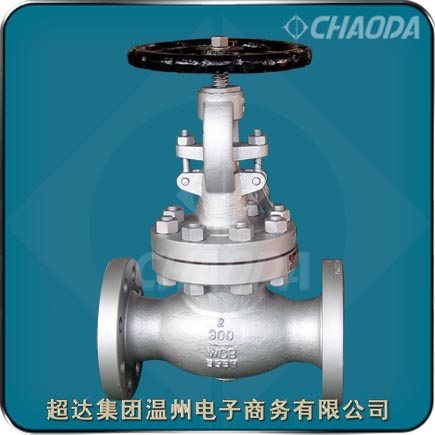

铸钢截止阀 锻钢截止阀

    截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。手动截止阀启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。

型号：JA41H、JA41T1～T8、JA41W、JA41Y
口径：NPS1/2～NPS20、DN15～DN500
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

手动截止阀产品概述

    截止阀适用于Class150～Class1500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的截止阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。截止阀的驱动方式为手动、齿轮传动、气动或电动。截止阀一般采用法兰连接，也可采用对焊连接。

    美标截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大。

截止阀产品结构特点

    超达研制生产的截止阀具有结构简单、密封面不容易擦伤，密封性能好、启闭时，阀瓣行程小、有上密封结构设计等特点。

    螺栓连接阀盖；明杆；升降阀杆；金属密封。

    阀体与阀盖的连接

    Class150～Class900，PN10～PN160截止阀的阀体与阀盖一般采用螺柱＋螺母连接。

    中法兰密封垫片

    Class150、Class300、JIS10K、JIS20K、PN16～PN100截止阀一般采用不锈钢＋柔性石墨缠绕垫片； Class600截止阀一般采用不锈钢＋柔性石墨缠绕垫片，也可采用金属环垫；Class900、PN160截止阀一般采用金属环垫。

    驱动形式

    一般采用手轮传动、撞击手轮传动或齿轮传动，根据用户要求，也可采用链轮传动以及电动。

    填料密封

    一般采用柔性石墨成型填料，根据用户要求，也可采用PTFE填料、加各种金属丝的柔性石墨成型填料或复合填料。与填料接触的填料函表面区域具有很好的光洁度（Ra 3.2μm），阀杆与填料接触部位精加工后进行辊挤压处理，使表面达到更高的光洁度（Ra 0.8μm）和致密度，能够确保阀杆处的可靠密封。

    蝶形弹簧加载的填料压紧机构

    根据用户要求，可以采用碟形弹簧加载的填料压紧机构，使填料的密封更加持久可靠。

    上密封结构

    所有截止阀均有上密封结构设计，碳钢截止阀一般设有一个可更换的上密封座，不锈钢阀门一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。截止阀处在全开位置时，上密封结构能够可靠密封。但是，根据API标准，不建议用户在阀门承压时通过上密封实现添加或更换填料的目的。

    阀座

    碳钢截止阀一般采用锻造阀座，阀座密封面喷焊用户规定的合金， NPS≤10 、DN≤250 截止阀的阀体与阀座一般采用可更换的螺纹连接，根据用户要求，也可采用焊接连接； NPS≥12 、DN≥300 截止阀的阀体与阀座一般采用焊接连接。不锈钢截止阀一般采用本体阀座，或在本体上直接堆焊合金，根据用户要求，也可采用螺纹或焊接阀座。

    阀杆的设计

    阀杆采用整体锻造结构，阀杆较小直径符合标准规定。

    阀杆螺母

    磅级和级截止阀的阀杆螺母一般采用ASTM A439 D2材料制作，根据用户要求，也可采用铜合金材料制作；公称压力级（国标）截止阀的阀杆螺母一般采用铜合金材料制作，根据用户要求，也可采用ASTM A439 D2材料制作。对于较大口径的截止阀，在阀杆螺母两侧配有推力滚动轴承，能够有效地减小截止阀的启闭力矩。

    特殊截止阀

    超达公司除了生产常规截止阀外，还生产波纹管截止阀、低温截止阀、夹套保温截止阀、电站截止阀、角式截止阀、氧气截止阀等。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

截止阀标准规范

 设计制造标准：BS 1873、ASME B16.34、API 602、GB/T 12235、JB/T 7746
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

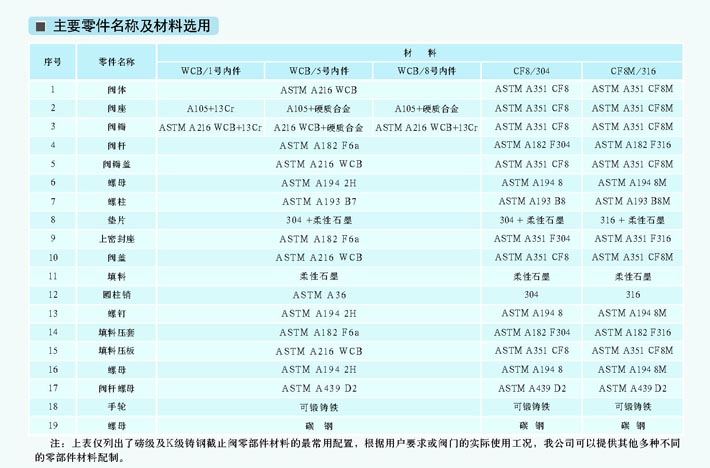

截止阀零部件材料

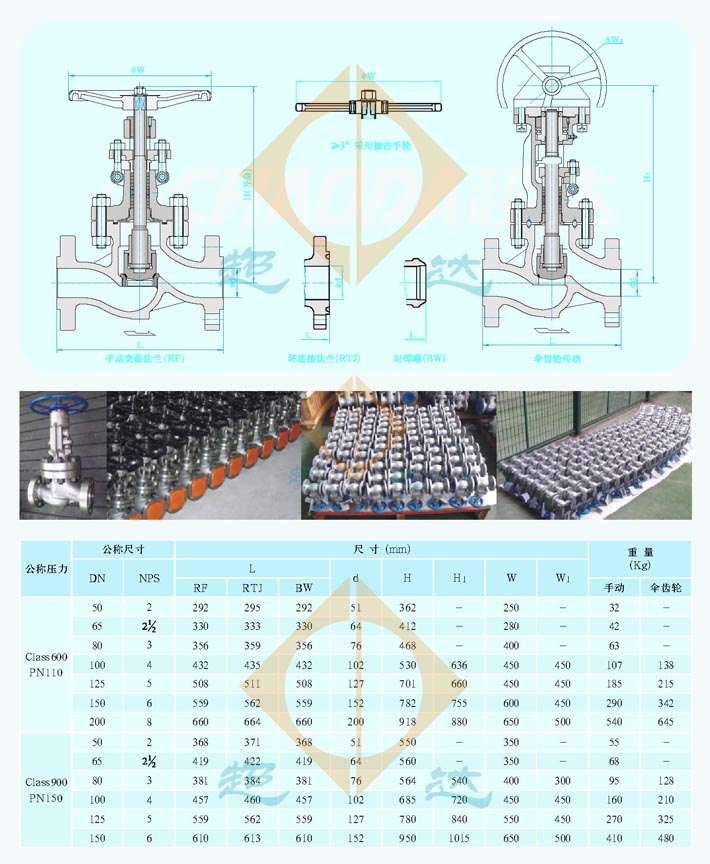

截止阀结构外形尺寸
