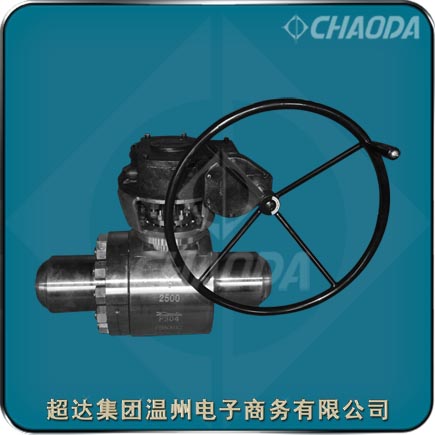

2010年国家火炬计划项目-超达耐磨球阀

   超达阀门集团股份有限公司和浙江大学合作研发的高参数特种耐磨球阀，通过了浙江省重大科技专项重大工业项目验收，浙江省科技厅的验收意见：该项目在高参数特种耐磨球阀的设计制造、试验装备及生产工艺方面取得多项创新成果。高参数特种耐磨球阀项目荣获发明专利6项，实用新型专利30项。高参数特种耐磨球阀项目经国内外科技查新所有查新点和关键技术在所检文献中均未见报道，制订了国家标准1项，发表学术论文6篇。

型号：QT41Y、QT47Y、QT341Y、QT347Y等
口径：NPS1/2～NPS20、DN15～DN500
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌、浙江出口名牌、高新技术产品、国家专利产品、国家火炬计划

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

高耐磨球阀产品概述

    高耐磨球阀适用于截断或接通管路中的介质。选用不同的材质，超达集团的耐磨球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。耐磨球阀的驱动方式为手动、蜗轮传动、气动或电动。耐磨球阀一般采用法兰连接，也可采用对焊连接。

    耐磨球阀是吸取了国外硬密封技术而设计制造，采用特殊的密封结构，具有可靠密封性能，真正实现零泄漏。气动耐磨球阀的球体和阀座具有良好剪切自洁功能，消除了因粉尘颗粒粘结阀门密封副而造成卡阻现象，外形仍保持常规硬密封球阀的美观。超达集团生产的耐磨球阀，其密封副采用超音速火焰喷涂碳化钨超耐磨合金技术进行处理，具有高硬度和超常耐磨的性能，硬度达HRC75～80，使用寿命是目前常规硬密封球阀的8倍；适合于有机硅、多晶硅项目等特殊工况系统。

不锈钢耐磨球阀结构设计特点

    超达研制生产的不锈钢耐磨球阀除了具有采用先进的球体和阀座硬化技术、防止阀门在高温下的涨死、优异的密封性能、完全的防火结构设计、自然的防静电结构设计、双阻断及泄放功能等特点外，还具有以下技术特点：在密封上采用偏心结构，产生的扭矩密封和弹簧加载浮动阀座产生的介质压力自密封相组合，能够保证密封的可靠性。耐磨球阀采用上下支承轴结构，阀杆不承受介质压力，只承受开启力矩，球面全部冶金熔融喷焊镍基合金，喷焊层和基材结合强度高。 在上下支承轴和球体接触位置喷焊硬质合金。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

高温高压耐磨球阀标准

 设计制造标准：API 6D、API 608、BS 5351、GB/T 21385
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

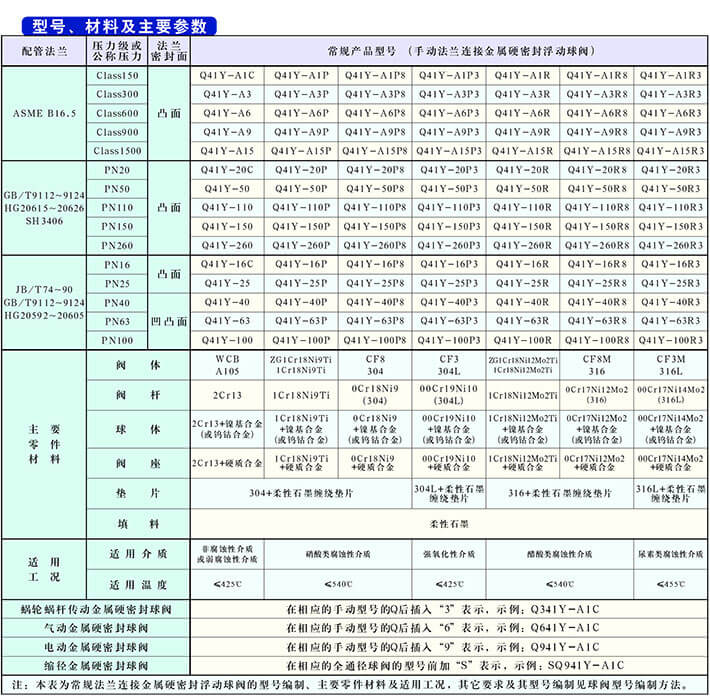

耐磨球阀型号及零部件材料

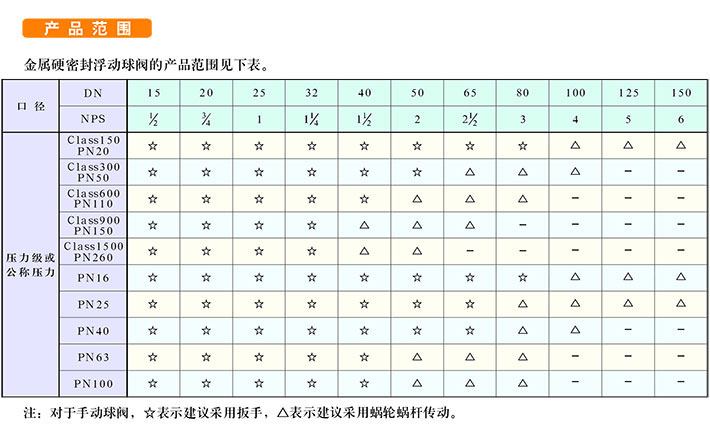

耐磨球阀产品范围
