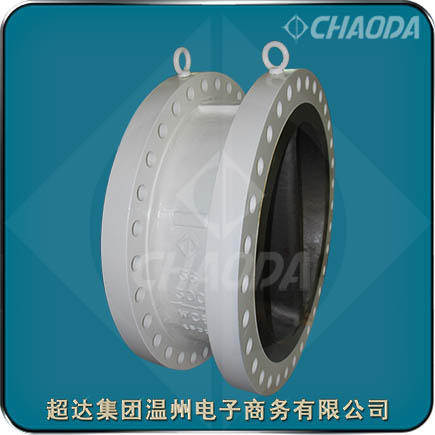

无外漏高性能止回阀

    超达集团专业研制生产无外漏高性能止回阀等阀门产品，超达生产的无外漏高性能止回阀目前使用较为普遍的，是阀瓣围绕阀体销轴旋转的旋启式止回阀，和阀瓣沿着阀体垂直中心线移动的升降式止回阀。就是利用两片法兰对夹住的阀门。无外漏高性能对夹止回阀没有螺栓孔，是在两片法兰之间夹着，通过拧紧螺栓紧固法兰，达到无螺栓安装。类似于垫片。一般情况下，选用无外漏高性能止回阀的比较多。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：H76
口径：NPS1½～NPS84、DN40～DN2100
压力：Class150～Class2500
材质：碳钢、不锈钢、合金钢、双相钢
驱动：无(自动)
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

无外漏高性能止回阀产品概述

    无外漏高性能止回阀采用对夹连接。H76型止回阀无外漏高性能止回阀采用双阀瓣结构，采用两个弹簧负载阀瓣（半阀瓣），悬挂在中心垂直的铰链销钉上。当流体开始流动时，阀瓣在作用于密封表面中心的合力作用下开启。起着反作用的弹簧支撑力的作用点位于阀瓣面中心外的位置，使得阀瓣根部首先开启。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司，专业销售超达集团的产品，主要有“超达”牌阀门产品。“超达”牌阀门荣获浙江省著名商标、浙江名牌产品、浙江出口名牌等称号，并荣获了81项国家专利等。

无外漏高性能止回阀产品结构设计特点

    超达研制生产的无外漏高性能止回阀具有结构紧凑、阀瓣关闭行程短、弹簧预加载、流动阻力小、密封性能好等特点。

    外漏高性能止回阀的水锤压力比H41型的要小；无外漏高性能止回阀阀瓣行程短、阀瓣重量轻、有弹簧辅助关闭、阀瓣关闭速度快；无外漏高性能止回阀结构长度短、体积较小、重量轻，方便阀门的安装、运输、存放等，无外漏高性能止回阀尺寸以及重量上的优势，使对夹升降式止回阀造价降低、节约阀门的铸造材料；无外漏高性能止回阀可水平安装或垂直安装，不受使用环境影响；无外漏高性能止回阀开启压力小；无外漏高性能止回阀为整体结构，可靠性高。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证，并在国内头一家通过API600闸阀认证。

无外漏高性能止回阀标准规范

 设计制造标准：API 594、JB/T 8937
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

无外漏高性能止回阀零部件材料

无外漏高性能止回阀结构外形尺寸
