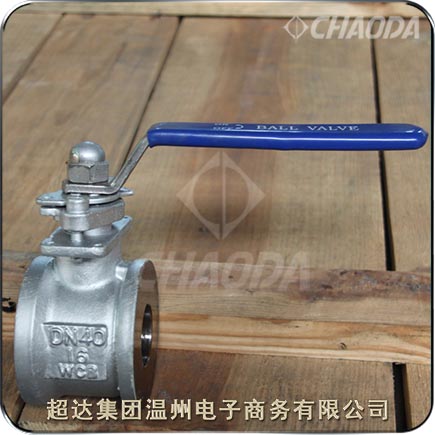

小口径对夹式球阀

    超达集团专业研制生产小口径对夹式球阀等阀门产品，超达生产的小口径对夹式球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封等特点。小口径对夹式球阀阀体采用整体式结构。通过精密的加工和装配，球芯由一端装入后，旋紧压环，使两软密封阀座与球芯保持良好的接触和密封。同时，小口径对夹式球阀压环内垫也实现良好的密封，使阀门工作的泄漏为零。由于采用整体式结构的阀体，所以该阀实现了超短法兰距，整机重量大大降低，仅为同类普通球阀的50%左右。

型号：Q71F
口径：NPS½～NPS6、DN15～DN150
压力：JIS10K
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

小口径对夹式球阀产品简介

    小口径对夹式球阀适用于DN15～DN150、JIS10K的各种管路上，用于截断或接通管路中的介质。小口径对夹式球阀适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。小口径对夹式球阀的驱动方式为手动、蜗轮传动、气动或电动。小口径对夹式球阀采用对夹连接。常见的对夹球阀的密封面有RF突面和MF平面，安装到对夹球阀管道上，管道的两侧均需要焊接法兰片（或固定法兰片），通过螺栓螺母将管道的两侧拧紧，使两侧法兰压紧对夹球阀，而达到安装对夹球阀的目地。对夹连接球阀安装于管道的直径方向。在阀体圆柱形通道内，圆盘形阀板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。此阀一般水平安装。

    小口径对夹式手动球阀阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。铸钢小口径对夹连接球阀的阀体采用整体式结构。通过精密的加工和装配，球芯由一端装入后，旋紧压环，使用软密封阀座与球芯保持良好的接触和密封。

小口径对夹式球阀产品特点

    超达研制生产的小口径对夹式球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封等特点。

    1.体积小、重量轻、操作轻巧、便于安装。

    2.可根据用户要求配置气动、电动装置，满足遥控和程控的需要。

    3.更换零件材质可适用于各种介质，并可进行衬里防腐（衬F46、GXPP、PO等）。

小口径对夹式球阀应用标准

 设计制造标准：API 6D、API 608、BS 5351
 结构长度标准：ASME B 16.10
 连接法兰标准：JIS B2238
 试验检验标准：API 598、ISO 5208

小口径对夹式球阀零件部件材料

小口径对夹式球阀结构外形尺寸
