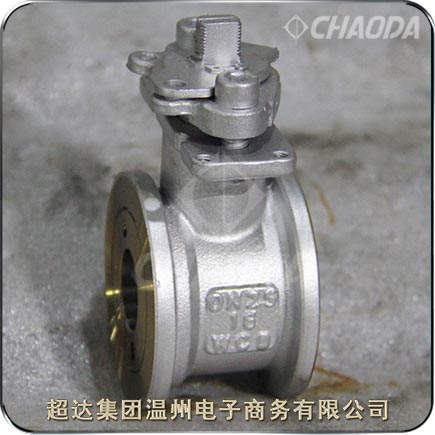

国标对夹连接球阀

    国标对夹连接球阀是超达集团开发研制的专利产品，对夹球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封等特点。对夹式球阀一般为手动，也可采用蜗轮传动、气动或电动。国标对夹连接球阀适用于Class150、PN10～PN25、JIS 10K的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。国标对夹连接球阀可以设有防静电结构。采用弹簧加钢球或柱塞静电引出装置，使国标对夹连接球阀球体与阀体之间直接形成静电通道（对于DN≤25的球阀）或通过阀杆使球体与阀体之间形成静电通道（对于DN≥32的球阀）。从而可将球体与阀座开关过程中摩擦产生的静电通过阀体引到大地，防止静电火花可能引起的火灾或爆炸等危险。

型号：Q71F、Q371F、Q671F、Q971F
口径：NPS1/2～NPS6、DN15～DN150
压力：Class150、PN10～PN25
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、涡轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

国标对夹连接球阀产品概述

    国标对夹连接球阀适用于Class150～Class1500、PN16～PN100的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的国标对夹连接球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。国标对夹连接球阀的驱动方式为手动、蜗轮传动、气动或电动。对夹式电动球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀。超达生产的国标对夹式球阀，在阀杆头部安装手柄的部位采用扁形设计，并有带锁孔的90°开关定位片。当阀门开启时，手柄与管道平行，当阀门关闭时，手柄与管道垂直。可用加锁装置在开关锁孔定位，确保不会发生开关错误。

国标对夹连接球阀产品结构设计特点

    超达研制生产的国标钢制对夹连接小口径球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封等特点。阀体采用整体式结构。通过精密的加工和装配，球芯由一端装入后，旋紧压环，使两软密封阀座与球芯保持良好的接触和密封。同时，压环内垫也实现良好的密封，使阀门工作的泄漏为零。

    在启闭过程中，国标对夹连接球阀板能产生自转，使得国标对夹连接球阀密封面之间产生研磨、抛光作用，国标对夹连接球阀阀体对通道偏心，在国标对夹连接球阀开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫国标对夹连接球阀内腔。

国标对夹连接球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

国标对夹连接球阀零部件材料

国标对夹连接球阀结构外形尺寸
