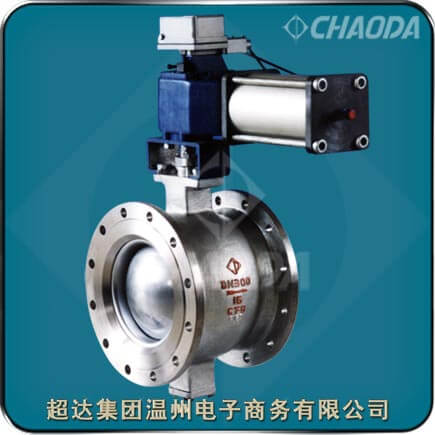

V型调节型球阀

    V型调节球阀适用于Class150～Class300、PN16～PN50的各种管路上，V型球阀根据用户要求的不同，有两种不同的用途，一种是作为截断阀，用于截断或接通管路中的介质，一种是作为调节阀，用于调节管路中介质的流量等参数。截断型V型球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动，调节型V型球阀的驱动方式为气动和电动。通过选用不同的材质，V型球阀可分别适用于水、蒸汽、油品，特别适用于含纤维、固体颗粒、料浆等介质。V型球阀的连接方式为对夹连接或法兰连接。

型号：QV337Y、QV347Y、QV47Y等
口径：NPS1～NPS12、DN25～DN300
压力：Class150～Class300、PN16～PN50
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

气动V型球阀概述

    气动V型球阀的调节性能是各种球阀中较佳的，作用是对液体流量的高精度调节。金属硬密封V型球阀的使用温度一般为≤200℃，软密封V型球阀的使用温度一般为≤180℃(增强聚四氟乙烯阀座)。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

钢制V型球阀结构特点

    超达研制生产的V型球阀的阀芯设计成带有特殊开关的V型缺口，流通能力大，压力损失小，并具有准确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型切口结构，完全解决了阀腔易沉积介质的问题。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能。

1、法兰连接V型球阀采用碟形弹簧或圆柱弹簧加载的可动阀座结构，阀座与V型球不会产生卡住或脱离等问题，密封可靠，使用寿命长。
2、对夹连接V型球阀的V型切口的球体与金属阀座之间具有剪切作用，特别适用于含纤维、固体颗粒、料浆等介质。
3、金属硬密封的球体与阀座密封面根据用户使用工况的不同，可分别采用喷焊镍基合金(硬度≥HRC60)、超音速喷涂钨钴合金（较高硬度≥HRC70）及特种硬化材料等多种先进工艺，适用于各种苛刻工况。
4、全开时对夹连接V型球阀流通能力大，压力损失小，且介质不会沉积在阀体中腔。
5、结构紧凑、通用性强。截断型V型球阀密封性能好，可取代闸阀、截止阀及普通球阀等多种阀门。调节型V型球阀可调范围大，调节精度高。

V型球阀产品标准

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20615、HG/T 20592、JB/T 74～90
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

V型球阀型号及零部件材料

V型球阀组装图及结构尺寸
