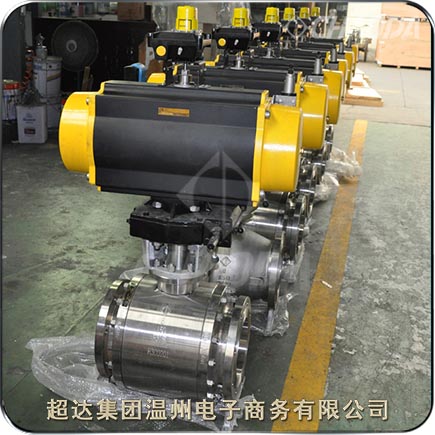

气动固定球阀

    超达集团专业研制生产气动固定球阀等阀门产品，超达生产的气动固定球阀具有密封脂紧急注射装置、双阻断及泄放功能、完全的防火结构设计、中腔自动泄压、球前球后双重密封结构设计、阀杆的防吹出结构设计、放静电结构、驱动装置安装平台的设置等特点。气动固定球阀是双向阀，流向无限制。中法兰用螺柱连接，上下阀杆均设有滑动轴承，减少磨擦，使用操作省力、平稳。在正常情况下：压力低时阀座密封依靠弹簧预紧力使阀座紧贴球体达到密封，压力高时，在阀座上形成活塞效应，在上游介质压力作用下，使阀座压紧球体达到密封、气动固定球阀，气动球阀，球阀广泛应用于过程控制系统实现开或关。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：Q647F、Q647Y、QA647F、QA647Y
口径：NPS4～NPS48、DN100～DN1200
压力：Class150～Class2500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

气动固定球阀产品概述

    气动固定球阀用于截断或接通管路中的介质。气动固定球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。通常在与固定球阀球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。

    固定球阀应用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；应用于化工产品、医药和食品生产种；应用于水电、火电和核电的电力生产系统中；应用于城市和工业企业的给排水、供热、和供气系统中；应用于农田的排灌系统中；应用于治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。固定球阀密闭应用于各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

气动固定球阀产品结构设计特点

    超达研制生产的气动固定球阀具有密封脂紧急注射装置、双阻断及泄放功能、完全的防火结构设计、中腔自动泄压、球前球后双重密封结构设计、阀杆的防吹出结构设计、放静电结构、驱动装置安装平台的设置等特点。

    阀杆防吹出结构设计

    气动固定球阀的阀杆采用防吹出结构设计。下端大，上端小的阀杆在上端盖和螺钉的定位下，即使在气动固定球阀阀腔异常升压的情况下，也能保证阀杆不会被介质吹出。

    防静电结构

    气动固定球阀的球体通过相互间紧密接触的下轴、调整垫、下端盖，与阀体形成静电通道。从而可将超达气动固定球阀的球体与阀座开关过程中摩擦产生的静电通过阀体引到大地，防止静电火花可能引起的火灾或爆炸等危险。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证，并在国内头一家通过API600闸阀认证。

气动固定球阀应用标准

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

气动固定球阀零部件材料

气动固定球阀结构尺寸
