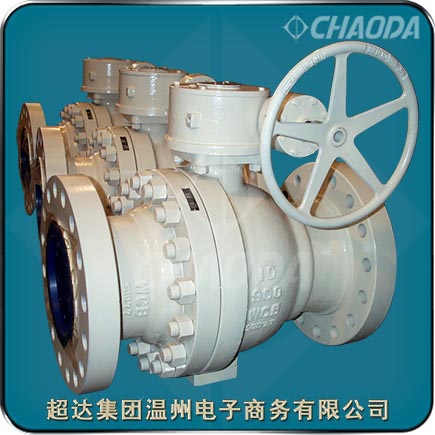

碳钢法兰式固定球阀

    超达集团专业研制生产法兰连接固定球阀等阀门产品，超达生产的法兰连接固定球阀具有密封脂紧急注射装置、双阻断及泄放功能、完全的防火结构设计、中腔自动泄压、球前球后双重密封结构设计、阀杆的防吹出结构设计、放静电结构、驱动装置安装平台的设置等特点。法兰连接固定球阀适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：Q347F、Q347Y、QA347F、QA347Y
口径：NPS4～NPS48、DN100～DN1200
压力：Class150～Class2500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

法兰连接固定球阀产品概述

    法兰连接固定球阀适用于Class150～Class2500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的法兰连接固定球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。法兰连接固定球阀的驱动方式为手动、蜗轮传动、气动或电动。

    法兰固定球阀工作原理：

    1、法兰连接固定球阀开启过程；在关闭位置，法兰连接固定球阀球体受阀杆的机械施压作用，紧压在阀座上。当逆时针转动固定球阀手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

    2、法兰固定球阀关闭过程；关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。快要关闭时，球体已在与阀座无接触的情况下旋转了90°。手轮转动的较后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

法兰连接固定球阀产品结构设计特点

    超达研制生产的法兰连接固定球阀具有密封脂紧急注射装置、双阻断及泄放功能、完全的防火结构设计、中腔自动泄压、球前球后双重密封结构设计、阀杆的防吹出结构设计、放静电结构、驱动装置安装平台的设置等特点。

    法兰连接固定球阀维修方便，结构简单，密封圈一般都是活动的，拆卸更换都比较方便；法兰连接固定球阀流体阻力小，其阻力系数与同长度的管段相等；结构简单、体积小、重量轻；紧密可靠；法兰连接固定球阀操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

    双阻断及泄放功能

    超达固定球阀一般采用球前阀座密封结构。法兰连接固定球阀的两个阀座能独立切断进口端和出口端的介质，实现双阻断功能。 当法兰连接固定球阀关闭时，即使固定球阀进出口两端同时受压，阀门中腔和两端通道也可以被相互阻断，中腔内的剩余介质可以通过泄放阀排出。

    防火结构设计

    在法兰连接固定球阀的使用现场发生火灾时，当聚四氟乙烯、橡胶等非金属材料制作的阀座密封圈、阀杆的O型密封圈以及中法兰O型密封圈在高温下损坏后，超达硬密封固定球阀能够借助于特别设计的金属对金属辅助密封结构或柔性石墨密封结构，有效地控制固定球阀的内漏和外漏。对于用户有防火要求的固定球阀，超达公司的防火结构设计均符合API 607、API 6FA、BS 6755及JB/T 6899等标准规范的要求。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证，并在国内头一家通过API600闸阀认证。

法兰连接固定球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

法兰连接固定球阀零件部件材料

法兰连接固定球阀结构外形尺寸
