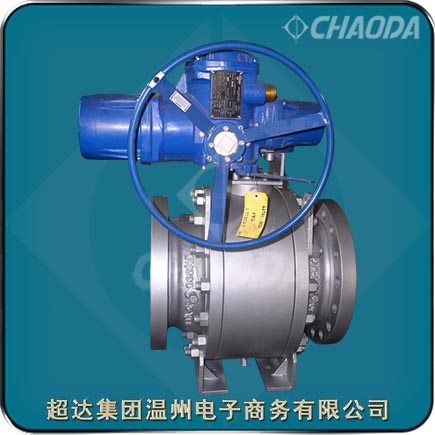

电动固定球阀

    Q947型电动高温高压固定球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。球阀一般并不标注方向，可以随便安装。通常球阀阀体一般与罐或物料来的方向相连，防止阀体与阀盖间泄漏时泄漏量过大。球阀分单向密封球阀和双向密封球阀两种，单向密封球阀有方向性，如果安装反了不能保证全压差状态下的密封，双向密封球阀没有方向性。V型球阀、偏心半球阀都是有方向性的，一般都会在阀体标注介质流向标志。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：Q947F、Q947Y、QA947F、QA947Y
口径：NPS4～NPS48、DN100～DN1200
压力：Class150～Class2500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：电动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

电动固定球阀产品简介

    电动固定球阀用于截断或接通管路中的介质。选用不同的材质。电动固定球阀一般采用法兰连接，也可采用对焊连接。两分式和三段式固定球阀又称测装分体式球阀，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方向。它的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构，将阀盖推向球体，保证了良好的低压密封性能。

    电动固定球阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。

电动固定球阀产品特点

    超达研制生产的电动固定球阀具有密封脂紧急注射装置、双阻断及泄放功能、完全的防火结构设计、中腔自动泄压、球前球后双重密封结构设计、阀杆的防吹出结构设计、放静电结构、驱动装置安装平台的设置等特点。

    阀门中腔的自动泄压

    当滞留在电动固定球阀中腔的液体介质由于温度升高而汽化，导致电动固定球阀中腔压力异常升高时，不需通过安全阀，中腔内的介质能够依靠其本身的作用力推动电动固定球阀阀座而自动泄压，从而确保电动固定球阀的安全，这也对保证固定球阀在输送液体介质时的安全性非常重要。

电动固定球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

电动固定球阀零部件材料

电动固定球阀结构外形尺寸
