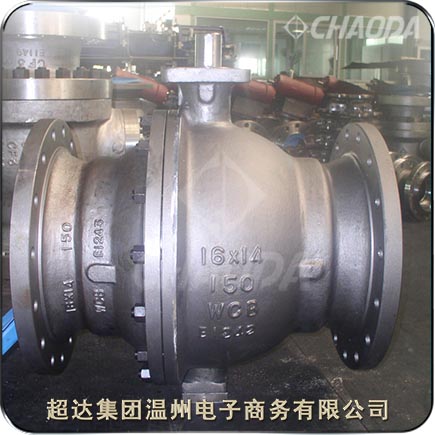

Class150固定式缩径球阀

    缩径球阀是闭合元件节制流量的阀门。闭合元件的开口的流动面积小于管线内径的面积。缩径球阀的主要目的是通过减流或通过截流以控制流量，它等于调节封闭元件使阀门在某一开度上提供不同的物流量。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，缩颈的阀门设计一般设计时尽量把缩颈口设计成靠近文丘里缩颈，减低压力损失。压力损失实际不大，只不过确实存在流速增加，容易产生冲蚀。

    超达集团专业研制生产Class150缩径固定式球阀等阀门产品，超达生产的Class150缩径固定式球阀具有密封脂紧急注射装置、双阻断及泄放功能、完全的防火结构设计、中腔自动泄压、球前球后双重密封结构设计、阀杆的防吹出结构设计、放静电结构、驱动装置安装平台的设置等特点。

型号：SQA347F、SQA647F、SQA47F、SQA47Y等
口径：NPS5～NPS36、DN125～DN900
压力：Class150、PN20
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
        高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

Class150缩径固定式球阀产品概述

    Class150缩径固定式球阀适用于Class150、PN20的各种管路上，用于截断或接通管路中的介质。超达集团的Class150缩径固定式球阀适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。Class150缩径固定式球阀的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得缩径固定球阀阀杆在一定的润滑情况下实现可靠的密封。根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。

    缩径固定球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。

    Class150缩径固定式球阀型号编制及结构说明

    1. 缩径固定球阀型号、规格的表示方法“阀门类型代号”用“QS”表示，规格用“公称通径×缩径”表示。例如：蜗轮传动固定球球阀 SFGQS347F25-DN150×100
    2. 缩径球阀的结构长度及法兰连接尺寸，均按“公称通径”的数值。
    3. 缩径球阀的操作尺寸的数值(H、W)按缩径阀门的尺寸。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司，专业销售超达集团的产品，主要有“超达”牌阀门产品。“超达”牌阀门荣获浙江省著名商标、浙江名牌产品、浙江出口名牌等称号，并荣获了81项国家专利等。

Class150缩径固定式球阀产品结构设计特点

    超达研制生产的Class150缩径固定式球阀具有密封脂紧急注射装置、双阻断及泄放功能、完全的防火结构设计、中腔自动泄压、球前球后双重密封结构设计、阀杆的防吹出结构设计、放静电结构、驱动装置安装平台的设置等特点。

    密封脂紧急注射装置
    根据用户要求，超达固定球阀可以设置密封脂紧急注射装置，对于DN150（NPS6）以上的固定球阀，在阀杆和阀座上均装有密封脂注射装置，而对于DN125以下的固定球阀，在阀门中腔装有密封脂注射装置。当阀座密封圈或阀杆O型密封圈因意外事故损坏时，可通过密封脂注射装置注射密封脂，以防止介质通过阀座密封圈和阀杆的泄漏。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证，并在国内头一家通过API600闸阀认证。

Class150缩径固定式球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5
 试验检验标准：API 598、ISO 5208

Class150缩径固定式球阀零件部件材料

Class150缩径固定式球阀结构外形尺寸
