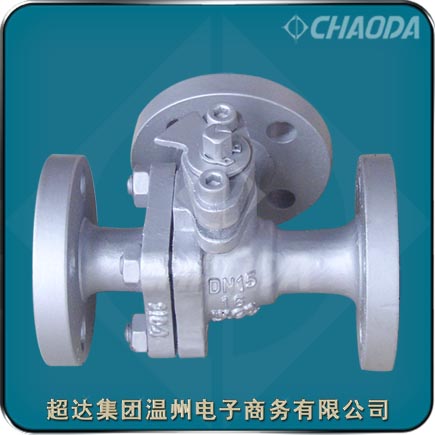

三通法兰连接球阀

    法兰连接三通球阀有T型和L型。T型流道的三面4面阀座，可实现从工况5至工况8的况4的转换，采用2面阀座，受力平衡，保证闭止通道的转换，由于采用4面阀座，受力平衡，保证闭止通道的可靠密封，主要用于流路的换向。法兰连接T型三通球阀适用于介质的分流、合流或流向切换，可以使三个通道互相连通或使其中两个通道连通。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

型号：QA44F、QA45F、QA344F、QA345F、QA644F、QA645F等
口径：NPS½～NPS6、DN15～DN150
压力：Class150～Class300、PN16～PN40
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、 高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

法兰连接三通球阀产品介绍

    三通球阀适用于Class150～Class300、PN16～PN40的各种管路上，用于介质流向的切换、分流、合流等，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。超达集团的法兰连接三通球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动，连接方式一般为法兰连接，根据用户要求，也可采用其它连接方式。

    四阀座L形和T形三通球阀

    四阀座三通球阀采用顶装式球体，由于采用四阀座结构，具有更好的密封性能，但包括球体在内的阀门尺寸也相应的增大，结构也相对比较复杂。

    半球三通球阀

    半球三通球阀采用固定球结构，结构紧凑，中腔不会沉积介质及污物，根据用户使用要求的不同，可以设计成球前密封或球后密封。半球三通球阀可以采用软密封结构（密封圈材料可以是增强聚四氟乙烯、对位聚苯、尼龙、碳纤维等），也可采用金属硬密封结构。

    保温夹套三通球阀

    保温夹套三通球阀采用整体式结构设计，结构紧凑，保温效果好，密封可靠。根据用户要求，可以采用L形三通，也可采用T形三通。

    金属硬密封三通球阀

    金属硬密封三通球阀的球体及阀座采用喷焊镍基合金(硬度≥HRC60)、超音速喷涂碳化钨合金(较高硬度可达到HRC75）及特种硬化处理等先进工艺，具有密封可靠，使用寿命长等特点。特别适用于料浆、含固体颗粒的介质。常规产品的使用温度≤200℃，特殊订货，使用温度可达425℃（碳钢）或540℃（不锈钢、铬钼钢、铬钼钒钢）

三通球阀结构特点

   L形三通球阀（Q44型）用于管路中介质流向的切换，能使相互垂直的两个流道连通。T形三通球阀（Q45型）可用于介质的分流、合流及流向切换，T形球体通道可以使三个通道互相连通或使其中的两个通道连通，T形球阀可以实现其中的两种、三种或四种功能。超达公司有许多独特结构设计的三通球阀可以满足用户的一些特别工况和特殊要求。对于普通的三通球阀，超达集团一般采用两阀座结构设计。根据用户要求，超达公司也可设计制造四阀座三通球阀。

    超达研制生产的三通球阀具有阀门可靠性高、三通球阀流通能力大，流动阻力小、低扭矩设计等特点。
    （1）、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。（2）、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。（3）、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

三通球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20615、HG/T 20592、JB/T 74～90
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

三通球阀零件材料及阀门型号

三通球阀结构外形尺寸
