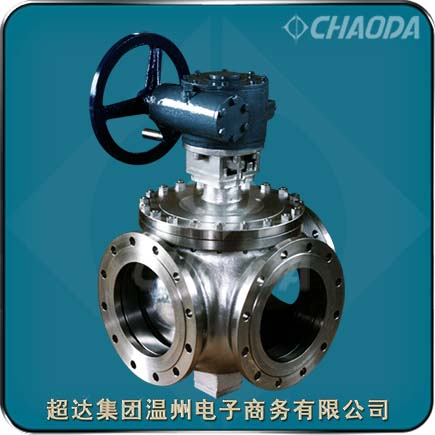

铸钢L型四阀座换向球阀

    四阀座密封三通球阀具有造型美观、结构紧凑合理，四阀座L型三通球阀不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

型号：Q44F、Q45F、Q344F等
口径：NPS½～NPS6、DN15～DN150
压力：Class150～Class300、PN16～PN40
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

法兰式铸钢四阀座L型三通球阀描述

    四阀座L型三通球阀适用于Class150～Class300、PN16～PN40的各种管路上，法兰式铸钢四阀座L型三通球阀用于介质流向的切换、分流、合流等。法兰式铸钢四阀座L型三通球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。四阀座L型三通球阀的驱动方式为手动、蜗轮传动、气动或电动。四阀座L型三通球阀一般采用法兰连接。

四阀座L型三通切换球阀结构特点

    超达研制生产的四阀座L型三通球阀特点有阀门可靠性高、三通球阀流通能力大，流动阻力小、低扭矩设计。

    四阀座L型三通切换球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。四阀座L型三通切换球阀的三通球芯为和L型，使用寿命长，流通能力大，阻力小。四阀座L型三通切换球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

不锈钢四阀座L型三通球阀产品标准

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20615、HG/T 20592、JB/T 74～90
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

法兰式四阀座L型三通球阀型号及零件材料

四阀座三通球阀结构尺寸及连接尺寸
