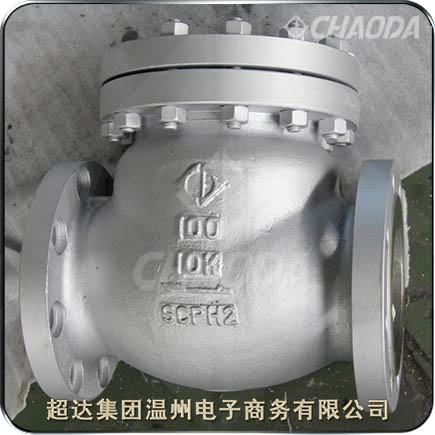

日标高压铸造旋启止回阀

    超达集团专业研制生产日标铸钢旋启式止回阀等阀门产品，超达生产的日标铸钢旋启式止回阀具有产品无外泄露、密封性能好、线性震动小、压降小等特点。旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力，公称压力可达到42MPa，而且公称通径也可以做到很大，较大可以达到2000mm以上。根据壳体及密封件的材质不同日标旋启式止回阀可以适用任何工作介质和任何工作温度范围。

型号：H44H、H44Y、H44T1～T8等
口径：NPS2～NPS30、DN50～DN750
压力：Class150～Class2500、PN20～PN420
材质：碳钢、不锈钢、合金钢、双相钢
驱动：无(自动)
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

日标铸钢旋启式止回阀产品概述

    旋启式止回阀有一个铰链机构，阀瓣自由地靠在倾斜的阀座表面上。为了能够确保旋启式止回阀阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣能够具有足够有旋启空间。旋启式止回阀阀瓣基本采用金属制成。旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。超达集团的日标铸钢旋启式止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。日标铸钢旋启式止回阀一般采用法兰连接，也可采用对焊连接。

    日标铸钢旋启式止回阀选型
    对于DN50mm以下的高中压止回阀，较好选用立式升降止回阀和直通式升降止回阀；
    对于DN50mm以下的低压止回阀，较好选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；
    对于DN大于50mm、小于600mm的高中压止回阀，较好选用旋启式止回阀；
    对于DN大于200mm、小于1200mm的中低压止回阀，较好选用无磨损球形止回阀；
    对于DN大于50mm、小于2000mm的低压止回阀，较好选用蝶式止回阀和隔膜式止回阀；
    对于要求关闭时水击冲击比较小或无水击的管路，较好选用缓闭式旋启止回阀和缓闭式蝶形止回阀。

日标铸钢旋启式止回阀产品结构设计特点

    超达研制生产的日标铸钢旋启式止回阀具有产品无外泄露、密封性能好、线性震动小、压降小等特点。

    日标铸钢法兰式旋启止回阀阀瓣为旋启式，流道直通，水平管道垂直管道均可安装。日标铸钢旋启式止回阀摇杆销轴采用内装式结构，减少了外泄漏缺点。阀体阀盖为螺栓连接，没有其他执行机构，使得产品体积重量轻，密封可靠。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

日标铸钢旋启式止回阀应用标准

 设计制造标准：API 6D
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5
 试验检验标准：API 598、ISO 5208

日标铸钢旋启式止回阀零部件材料

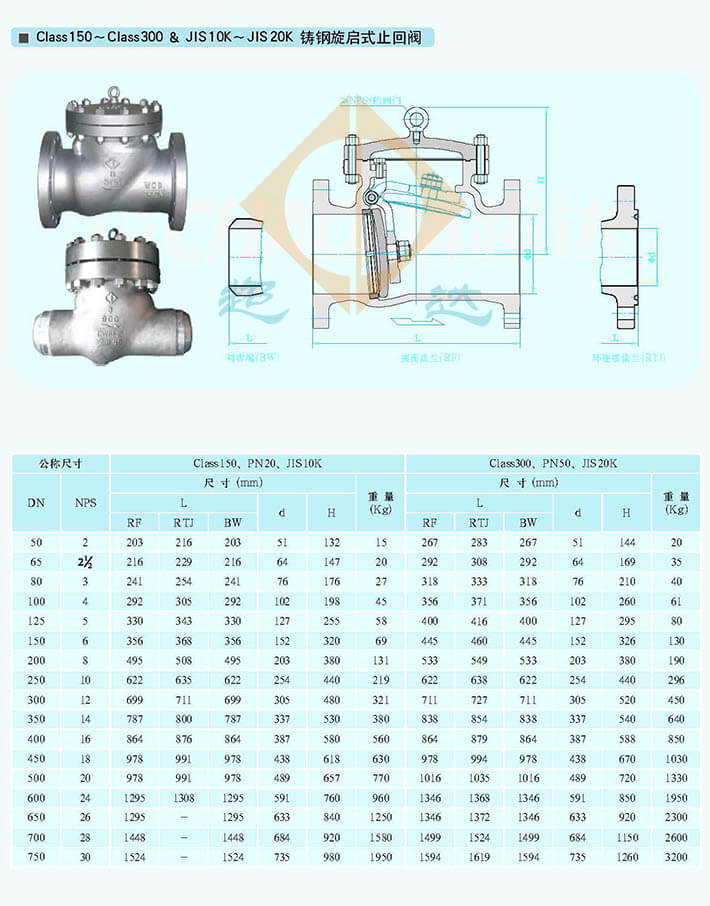

日标铸钢旋启式止回阀结构外形尺寸
