高温高压差调节阀

    超达集团专业研制生产高压差调节阀等阀门产品，超达生产的高压差调节阀由阀体、阀盖、阀座、阀杆、压套、填料、隔环和电液执行机构等组成。阀门的开启、调节或关闭是通过压力变送器和调节器，再由执行机构操纵，带动阀杆，使阀杆在阀座内上下运动，改变介质的流通面积来改变流量。

型号：T47Y
口径：NPS1/2～NPS20、DN15～DN500
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动
应用：石油，化工，天然气，石化，煤化工等行业
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

多级降压高压差调节阀产品概述

    高压差调节阀适用于Class150～Class1500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。超达集团的多级降压高压差调节阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。高压差调节阀的驱动方式为手动、蜗轮传动。高压差调节阀一般采用法兰连接，也可采用对焊连接。

    高压差单座密封给水调节阀的阀体为锻件。阀杆与阀座间锥面密封，阀杆在结构尺寸设计上采用流线型，使给水在流动过程中走圆滑路线。该阀密封面堆焊CoCr硬质合金，耐冲刷、耐腐蚀，阀杆通过不同方式可方便的实现等百分比和线性等调节特性。为避免填料受力不均匀，发生泄漏现象，填料中间设置填料隔环。

高压差调节阀产品结构设计特点

    超达研制生产的高压差调节阀具有以下特点：

    采用压力自紧密密封结构，压力越高，密封性越好。阀座为堆焊件，由四部分组成，每部分均由不锈钢制成，阀座密封面堆焊钴基硬质合金。每级节流部位都做成合理的线型，由于采用了多级降压的办法，可防止气蚀和噪音，能平稳地调节流量。阀杆、阀瓣由销连成一体，由上、下两个衬套作导向。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

高压差调节阀标准规范

 设计制造标准：API、GB、JB
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

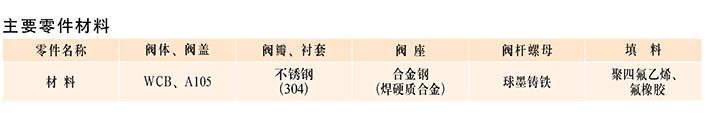

高压差调节阀零部件材料

高压差调节阀结构尺寸
