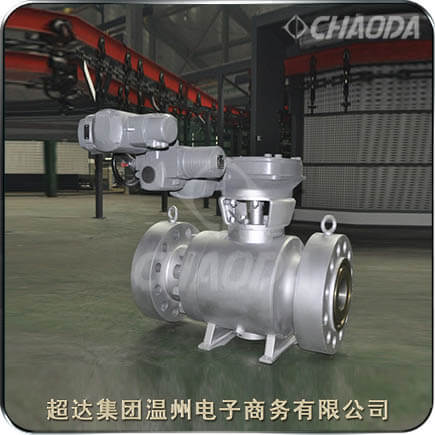

航天风洞球阀

    超达集团专业研制生产航天风洞球阀等阀门产品，超达生产的Class2500-NPS10航天风洞球阀用于国家航天工业风洞试验装置配套，替代进口阀门，相应保障了国家重大装备的安全。超达生产的航天风洞用耐磨球阀具有先进的球阀座硬化技术、防止阀门在高温下的涨死、优异的密封性能、完全的防火结构设计、自然的防静电结构设计、双阻断及泄放功能等特点。

型号：QA47Y、QA347Y等
口径：NPS4～NPS24、DN100～DN600
压力：Class150～Class2500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮传动、电动、气动
应用：风洞

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

航天风洞球阀产品概述

    航天风洞球阀的结构形式为固定球式，连接形式为法兰连接、焊接连接及螺纹连接。选用不同的材质，超达集团的航天风洞球阀可分别适用于非腐蚀型介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质，特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。航天风洞球阀的驱动方式为手动、蜗轮传动、气动或电动。

航天风洞球阀产品结构设计特点

    超达研制生产的航天风洞球阀用于国家航天工业风洞试验装置配套，替代进口阀门，相应保障了国家重大装备的安全。根据用户的需要，航天风洞球阀可设计成适应粉尘（包括含固体颗粒），浆料等介质的结构，使航天风洞球阀耐磨及耐高温性能更好。采用圆柱形弹簧或波形弹簧预载可动金属阀座结构，密封预紧力设计合理、闭启灵活，有效保证航天风洞球阀密封的可靠性。采用特殊结构装置的阀杆，确保填料处不会渗漏，且防止了阀杆脱出。航天风洞球阀本身具有防火防静电功能。

航天风洞球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237、GB/T 21385-2008
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

航天风洞球阀零部件材料

航天风洞球阀结构外形尺寸
