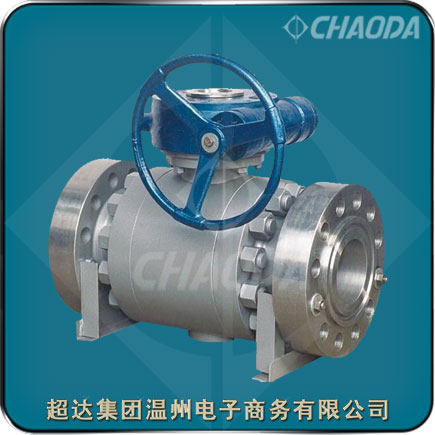

多晶硅用金属硬密封球阀

    由于多晶硅专用硬密封球阀球体表面采用特殊的表面硬化处理，阀座采用堆焊硬质合金，所以在多晶硅硬密封球阀的启闭过程中能很好经受介质冲刷，特别适合于固体颗粒和磨料介质。多晶硅硬密封球阀采用了弹性加载结构，在正常关闭情况下确保了金属硬密封球阀球体密封面与阀座密封之间的接触，在高温工况下，能有效补偿内件受热膨胀，避免因高温而导致的卡阻，适合于中高温使用场合。

型号：QA47Y、QA347Y等

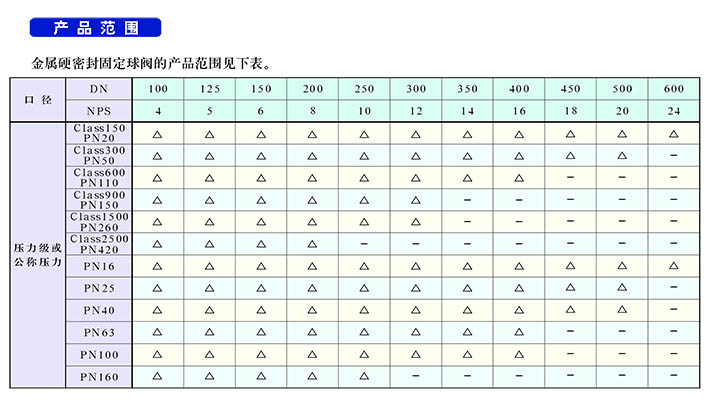

口径：NPS4～NPS24、DN100～DN600
压力：Class150～Class2500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

多晶硅硬密封耐磨球阀概述

    在煤化工中其主要使用的是硬密封阀的结构，主要分为三片式、两片式以及偏心阀门等。在两片式球阀中其主要固定球结构与浮动球的结构。硬密封球阀一般都应用在高压、高温的固体性颗粒上，由于密封面以及通道长时间受固体颗粒的磨损，因此硬密封球阀很容易损坏。多晶硅硬密封球阀需要对球体进行超音速式喷涂，让相应的合金在球体表面就开始进行熔化，并形成熔层，以提高球阀球体表面硬度，提高密封性能。

    关于金属硬密封球阀的密封，金属对金属的密封以线密封为佳，从密封原理上及密封比压上较易保证密封，在很小的预紧力情况下就能保证足够的密封比压，使多晶硅硬密封球阀达到密封。但这要根据管道的压力等级和口径大小来定阀座密封面的接触宽度，以防密封面被压溃。

多晶硅硬密封球阀产品结构设计特点

    超达研制生产的多晶硅装置硬密封球阀具有先进的球阀座硬化技术、防止阀门在高温下的涨死、优异的密封性能、完全的防火结构设计、自然的防静电结构设计、双阻断及泄放功能等特点。

    超达金属硬密封球阀采用了碟簧或弹簧加载的专利密封结构，在高温下零部件的热膨胀可以被碟簧或弹簧所吸收。超达采用独特的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到极高的圆度和光洁度，硬密封球阀的密封性能完全达到或超过标准要求。

多晶硅金属硬密封球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237、GB/T 21385-2008
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

多晶硅硬密封球阀零部件材料

多晶硅硬密封球阀结构外形尺寸
