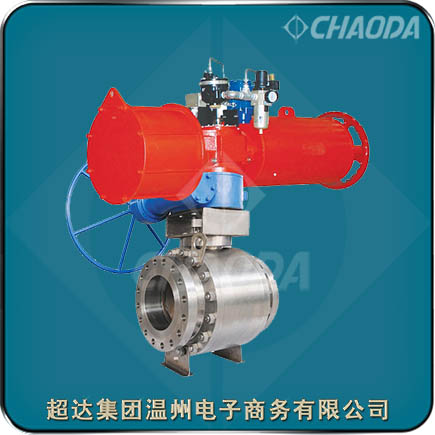

特种金属硬密封球阀

    由于特种金属硬密封耐磨球阀球体表面采用特殊的表面硬化处理，阀座采用堆焊硬质合金，所以在特种硬密封球阀的启闭过程中能很好经受介质冲刷，特别适合于固体颗粒和磨料介质。特种硬密封球阀采用了弹性加载结构，在正常关闭情况下确保了特种金属耐磨球阀球体密封面与阀座密封之间的接触，在高温工况下，能有效补偿内件受热膨胀，避免因高温而导致的卡阻，适合于中高温使用场合。

    高温工况下特种硬密封球阀主体材料材料一般选用奥氏体不锈钢和高温铬钼钢。奥氏体不锈钢的耐腐蚀性能强于高温铬钼钢，但高温铬钼钢的耐高温性能高于奥氏体不锈钢，并且两者的价格也有一定的差距。特种硬密封球阀球体表面采用特殊的表面硬化处理，特种硬密封球阀阀座采用堆焊硬质合金，在特种硬密封球阀的启闭过程中能很好经受介质冲刷，特别适合于固体颗粒和磨料介质。

型号：QA47Y、QA347Y等
口径：NPS4～NPS24、DN100～DN600
压力：Class150～Class2500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

特种密封耐磨球阀产品简介

    特种硬密封球阀适用于Class150～Class2500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的特种硬密封球阀适用于非腐蚀型介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质，特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。特种硬密封球阀的驱动方式为手动、蜗轮传动、气动或电动。特种硬密封球阀一般采用法兰连接，也可采用对焊连接。

    特种硬密封球阀的球体是浮动的，不带固定轴，特种硬密封球阀球体能产生一定的位移并紧压在出口端的密封圈上，保证特种硬密封球阀出口端密封，属单面强制密封。金属硬密封固定球阀的球体是固定的，带有固定轴，受压后不产生移动。与浮动式球阀相比，工作时管道中阀前流体压力在球体上产生的作用力全部传递给上下轴承，球体不会移动，阀门密封靠弹簧和介质压力推动阀座实现，因而阀座不会承受过大压力。

特种硬密封球阀产品特点

    超达研制生产的特种硬密封球阀具有先进的球阀座硬化技术、防止阀门在高温下的涨死、优异的密封性能、完全的防火结构设计、自然的防静电结构设计、双阻断及泄放功能等特点。

    超达特种硬密封球阀采用了碟簧或弹簧加载的专利密封结构，在高温下特种硬密封球阀零部件的热膨胀可以被碟簧或弹簧所吸收，故能够保证特种硬密封球阀在高温下不会被涨死，并能够在高温下灵活启闭。

    特种硬密封球阀采用独特的球体研磨工艺，通过特种硬密封球阀球体与研磨器具在空间不同方位的旋转，使球体表面达到极高的圆度和光洁度，特种硬密封球阀的密封性能完全达到或超过标准要求。

    特种硬密封球阀的阀体、阀座、球体等金属零件紧密接触，自然形成了静电通道。因此，特种硬密封球阀不需要设置专门的防静电装置。

    特种硬密封固定球阀的两个阀座能独立切断进口端和出口端的介质，实现双阻断功能。当特种硬密封固定球阀关闭时，即使特种硬密封固定球阀进出口两端同时受压，阀门中腔和两端通道也可以被相互阻断，中腔内的剩余介质可以通过泄放阀排出。

手动特种金属硬密封球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237、GB/T 21385-2008
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

特种硬密封球阀零件部件材料

特种硬密封球阀结构外形尺寸
