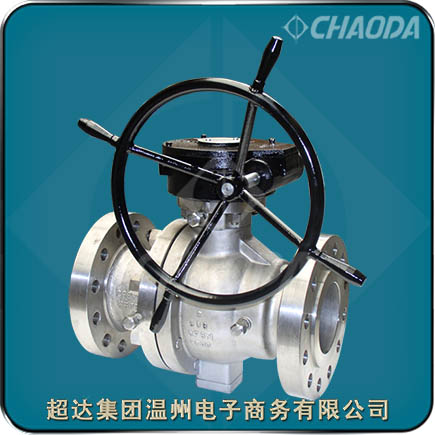

金属硬密封固定式耐磨球阀

    QA47Y金属硬密封固定式球阀适用于输送介质为黑水和渣水及水煤浆等含固体颗粒的介质，该类介质的耐磨球阀的球体和阀座用超声速喷涂 JKll7；或阀座堆焊STLl2#硬质合金，球体用超声速喷涂JKl17。阀杆采用沉淀硬化不锈钢17—4PH或者A638 660。

型号：QA47Y、QA347Y、QA647Y、QA947Y
口径：NPS4～NPS24、DN100～DN600
压力：Class150～Class2500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

固定式硬密封球阀产品概述

    硬密封固定球阀适用于Class150～Class2500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。固定式硬密封球阀适用于非腐蚀型介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质，特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。固定式硬密封球阀的驱动方式为手动、蜗轮传动、气动或电动。固定式硬密封球阀一般采用法兰连接或对焊连接。

    在硬密封固定球阀的选型过程中，工况温度或介质温度是一定要作为必要因素之一来决定选型方向的。错误的内件选择，轻则造成成本浪费，重则导致硬密封固定球阀失效，无法使用。

    当介质温度低于200℃时，硬密封固定球阀填料、密封垫圈(包括体盖密封垫圈、下阀杆密封垫圈、中法兰密封垫圈等)，阀杆护套等都可以选择用合成塑料。这种配置与软密封球阅中相关配件的配置类似。当介质温度高于200℃时，硬密封固定球阀填料需要选用石墨(石墨耐温性能强，高温下性能基本无变化)，密封垫圈一般选用金属丝包裹在石墨圈外围(用石墨密封，金属丝定型)，阀杆护套也要换成金属材料。

金属硬密封固定球阀特点

    超达研制生产的金属硬密封固定式球阀具有先进的球体和阀座硬化技术、防止阀门在高温下的涨死、优异的密封性能、完全的防火结构设计、自然的防静电结构设计、双阻断及泄放功能等特点。超达金属硬密封球阀一般采用球前阀座密封结构。硬密封固定球阀的两个阀座能独立切断进口端和出口端的介质，实现双阻断功能。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

高温金属硬密封固定球阀标准

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237、GB/T 21385-2008
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

硬密封固定球阀型号及零件材料

硬密封固定球阀结构尺寸及连接尺寸
