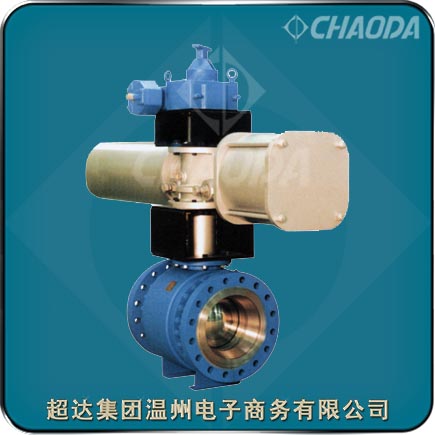

气动高温高压锁渣阀

    气动锁渣阀适用于Class150～Class1500、PN16～PN100的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的气动锁渣阀可分别适用于煤气化液态排渣的水煤浆、多元料浆和干煤粉气流床加压气化系统上。气动锁渣阀一般采用法兰连接，也可采用对焊连接。气动锁渣阀的密封面采用金属与金属密封结构，填料采用柔性石墨，垫片采用不锈钢或钛合金+柔性石墨结构。因此，阀门即使在火灾情况下也能确保可靠的密封。

    气动锁渣阀（锁斗阀）是专为煤气化的复杂的工况设计，是一种能适应高温、高压、高耐磨工况的特种硬密封球阀。气动锁渣阀主要是为解决气化装置中煤浆给料、黑水工艺管线中所用阀门普遍存在的由于介质结垢、磨损而导致阀门无法正常启闭的问题，而研制出适用于煤浆、黑水及灰水等介质的气化装置关键阀门，提高阀门使用寿命，保证整套气化装置长周期运行。

型号：QT647Y、QT947Y

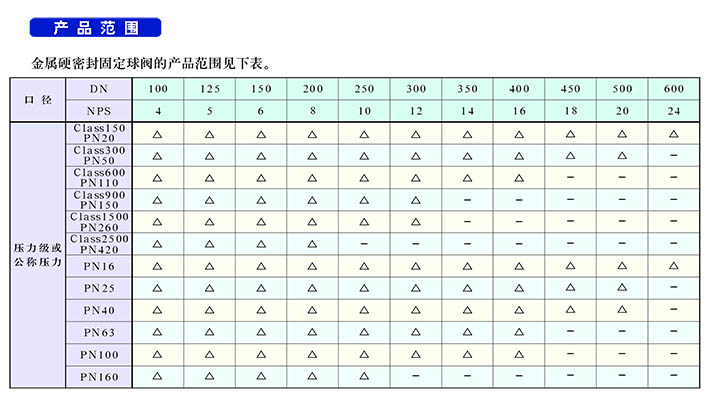

口径：NPS1/2～NPS20、DN15～DN500
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌、高新技术产品、国家专利产品

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

气动耐磨锁渣阀产品概述

    气动锁渣阀除了具有防止误操作、防止阀杆飞出、设置驱动装置安装平台等结构特点外，还具有如下技术特点。气动锁渣阀的球体与阀门座完全采用金属与金属的密封形式，为了确保阀门在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基合金喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等，球体和阀座的表面硬度一般可以达到HRC75以上，较高可达HRC90以上。进料口与出料口采用碳化钨耐磨合金。密封面材料不但耐温、耐摩擦、抗冲击等性能。气动锁渣阀能够适用于绝大多数的苛刻工况条件。尤其在煤化工、多晶硅、石油、建材、冶金、电力、矿山等行业使用较多。

    锁渣阀选用特殊制造的耐磨金属密封球阀，采用固定球结构。除了考虑上游介质压力作用在大尺寸球体上所产生的作用于下游阀座的应力以外，由于锁渣阀为垂直安装，需要同时考虑球体自重对阀杆的影响。要求法兰和阀体整体锻造无焊接，阀体选用整体锻造低温脱氧碳钢ASTMA350LF2，可以耐温至-46℃。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司，专业销售超达集团的产品，主要有“超达”牌阀门产品。“超达”牌阀门荣获浙江省著名商标、浙江名牌产品、浙江出口名牌等称号，并荣获了81项国家专利等。

气动锁渣阀产品结构设计特点

    超达研制生产的气动锁渣阀环形弹簧能保持高温下的弹力稳定，并采用独特的密封措施，保证了弹簧范围内无灰渣，确保阀座的可浮动及球体的密封。采用硬质合金宽带自刮削机构，在阀门开关的同时实现球面自洁，防止灰渣堵塞在球体的密封面上。超达气动锁渣阀采用金属重熔技术将镍基硬质合金可靠地与球体、阀座基体表面重新融合在一起，其结合力明显地优于其他方式，可有效的防止硬质合金的剥落、脱落；合理的硬度差确保球体与阀座密封面寿命长，密封效果好。采用扭矩合理的气动执行机构和性能可靠的调压阀、电磁阀、换向阀、限为开关、过滤器等气路附件。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证，并在国内头一家通过API600闸阀认证。

气动锁渣阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 21385
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

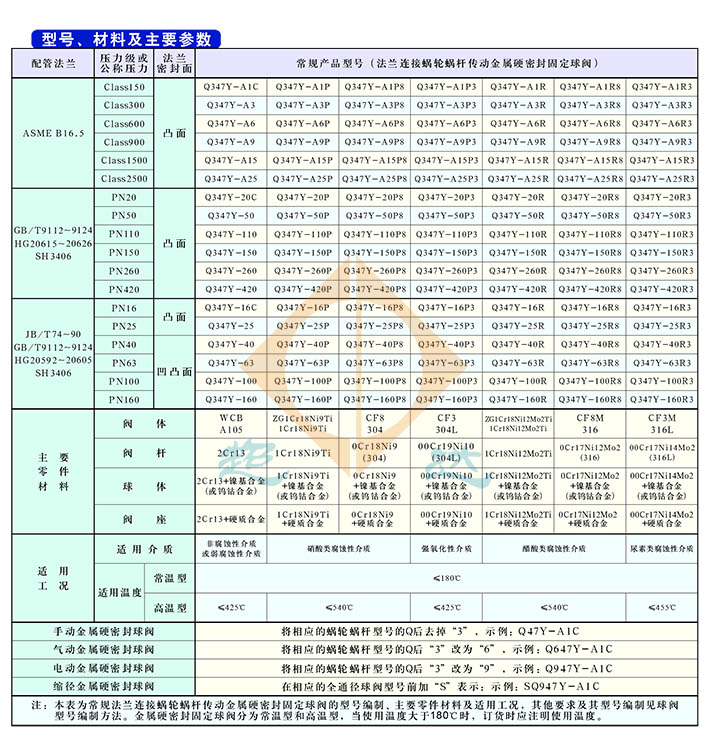

气动耐磨锁渣阀零部件材料

气动锁渣阀结构外形尺寸
