刀形闸阀

    刀型闸阀合用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或者截断管路中的水泥浆水、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果、谷物、宰杀厂废水等介质。大量的通用切断类阀门和调节阀门已被刀型闸阀取代。

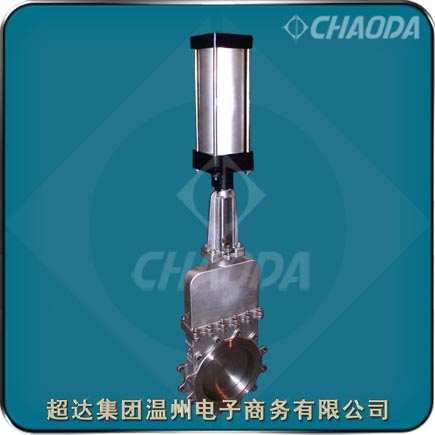

铸钢气动刀型闸阀性能规范

型号：Z373H、Z373W、Z673H、Z673Y
口径：NPS1/2～NPS20、DN15～DN500
压力：Class150、PN16
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：金矿粉、尾矿、纸浆、木浆、纤维、粉尘等介质

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

铸钢刀型闸阀概述

    刀型闸阀阀体、填料函均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。铸钢刀型闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。

    刀型闸阀阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。

刀型闸阀适用范围

采矿、钢铁工业——用于煤浆、滤碴浆等。

净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。

造纸工业——用于任何浓度纸浆、料水混合物。

制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。

食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。

电站除灰——用于灰渣浆。

铸造钢制刀型闸阀结构特点

    超达研制生产的刀型闸阀具有结构简单紧凑、操作轻便、体积小、通道流畅、流阻小、重量轻、易安装拆卸等特点。

1 刀型闸阀超短结构长度，可使管路系统整体重量大大减轻。

2 刀型闸阀占用有效空间小，可减少管道振动的可能性。

3 刀型闸阀闸板选用奥氏体不锈钢，可有效的防止由于闸板腐蚀引起的密封泄漏。

4 上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。

5 闸板具有“闸刀”的功能，能有效的闸断介质中各类杂物。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

刀型闸阀标准

 设计制造标准：API、JB/T 8691-2013
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

刀型闸阀零件材料

刀型闸阀结构外形尺寸

刀闸阀主要外形及连接尺寸：
