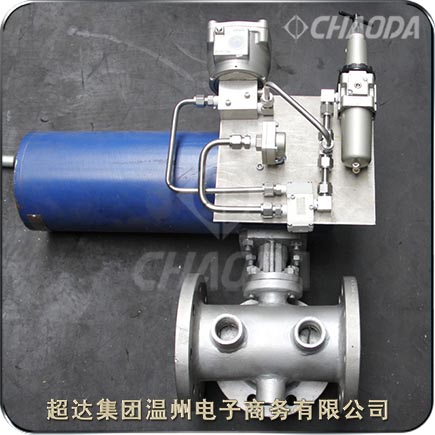

保温型气动球阀

    气动保温球阀是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。气动保温球阀有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。气动保温球阀整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的较高压力为1MPa。超达生产的气动保温球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：BQ71F、BQ371F、BQ671F、BQ971F
口径：NPS½～NPS8、DN15～DN200
压力：Class150～Class300、PN16～PN40
材质：碳钢、不锈钢、合金钢、双相钢
驱动：气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

气动法兰连接保温球阀简介

    气动保温球阀适用于Class150～Class300、PN16～PN40的各种管路上，用于截断或接通管路中的介质。夹套气动保温球阀适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质，并能保温和防止介质结晶。气动保温球阀一般采用法兰连接，也可采用对夹连接。

    钢制气动法兰保温球阀设有防静电结构。阀体内部采用弹簧-钢球(或柱塞)静电引出装置，使法兰式气动保温夹套球阀球体与阀体之间直接形成静电通道（对于DN≤25的球阀）或通过阀杆使球体与阀体之间形成静电通道（对于DN≥32的球阀）。从而可将气动保温夹套球阀球体与阀座开关过程中摩擦产生的静电通过阀体引到大地，防止静电火花可能引起的火灾或爆炸等危险。

气动夹套保温球阀特点

    法兰连接气动保温球阀流体阻力小，其阻力系数与同长度的管段相等。结构简单、体积小、重量轻。紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。保温球阀操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

气动保温夹套式球阀产品标准

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9113、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

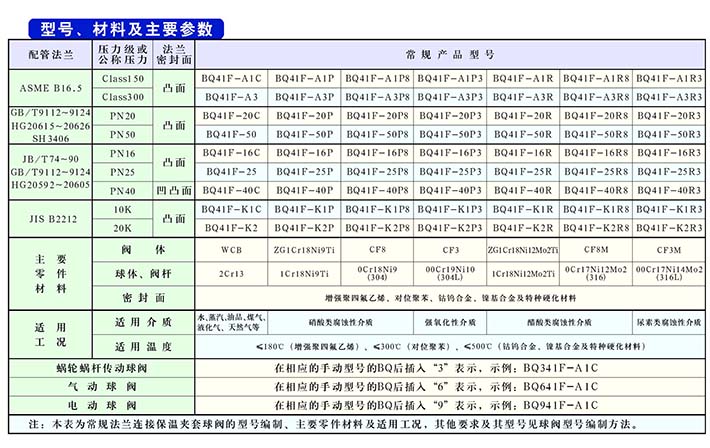

气动保温球阀零部件材料

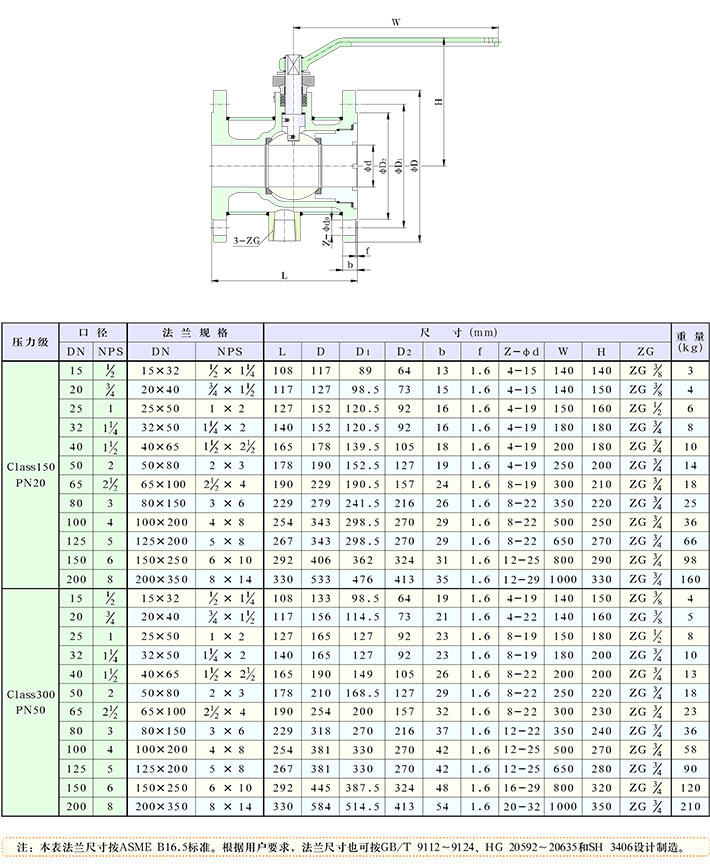

美标气动保温球阀结构外形尺寸
