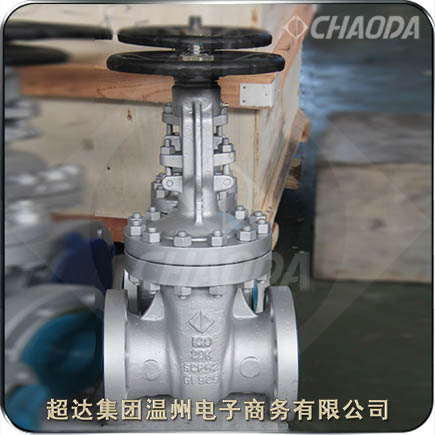

K级铸钢闸阀

    超达集团专业研制生产K级铸钢闸阀等阀门产品，超达生产的K级铸钢闸阀具有弹性、钢制闸板结构；阀体阀盖采用螺柱螺母，压力自紧式密封结构；中法兰采用碳钢，不锈钢，柔性石墨，金属环垫等材料的密封垫片；采 用手轮传动、电动、齿轮传动、链轮传动；阀门有上密封结构，辅助密封；阀座采用锻造阀座、不锈钢阀座，密封面堆焊合金等结构特点。

型号：ZA40H、ZA40T1～T8、ZA40W、ZA40Y
口径：NPS½～NPS66、DN15～DN1650
压力：JIS10K~JIS20K
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业
荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

K级铸钢闸阀产品概述

    K级铸钢闸阀适用于DN15～DN1650、JIS10K~JIS20K的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的K级铸钢闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。K级铸钢闸阀的驱动方式为手动、齿轮传动、气动或电动。K级铸钢闸阀一般采用法兰连接，也可采用对焊连接。K级铸钢闸阀的密封原理分为，自动密封和强制密封。铸钢闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自动密封。铸钢闸阀关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性，这是强制密封。国内高压闸阀用到自动密封，低压闸阀均采用强制密封原理。

    法兰连接K级铸钢手动闸阀均有上密封结构设计，碳钢闸阀一般设有一个可更换的上密封座，不锈钢阀门一般在阀盖本体上直接加工上密封座或堆焊后加工上密封座。闸阀处在全开位置时，上密封结构能够可靠密封。根据API 600标准，不建议用户在闸阀承压时通过上密封实现添加或更换填料的目的。

K级铸钢闸阀产品结构设计特点

    超达研制生产的K级铸钢闸阀具有通道流畅、流阻系数小、安全可靠、使用寿命长、可立式卧式安装等特点。
 ①K级铸钢闸阀设计制造符合国外先进标准要求，密封可靠，性能优良。
 ②K级铸钢闸阀结构设计紧凑合理，造型美观。
 ③日标K级铸钢闸阀采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
 ④K级铸钢闸阀阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
 ⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

K级铸钢闸阀产品标准

 设计制造标准：API 600、ISO 10434、API 6D
 结构长度标准：ASME B 16.10
 连接法兰标准：JIS B2238
 试验检验标准：API 600、API 598、ISO 10434、API 6D

K级铸钢闸阀零部件材料

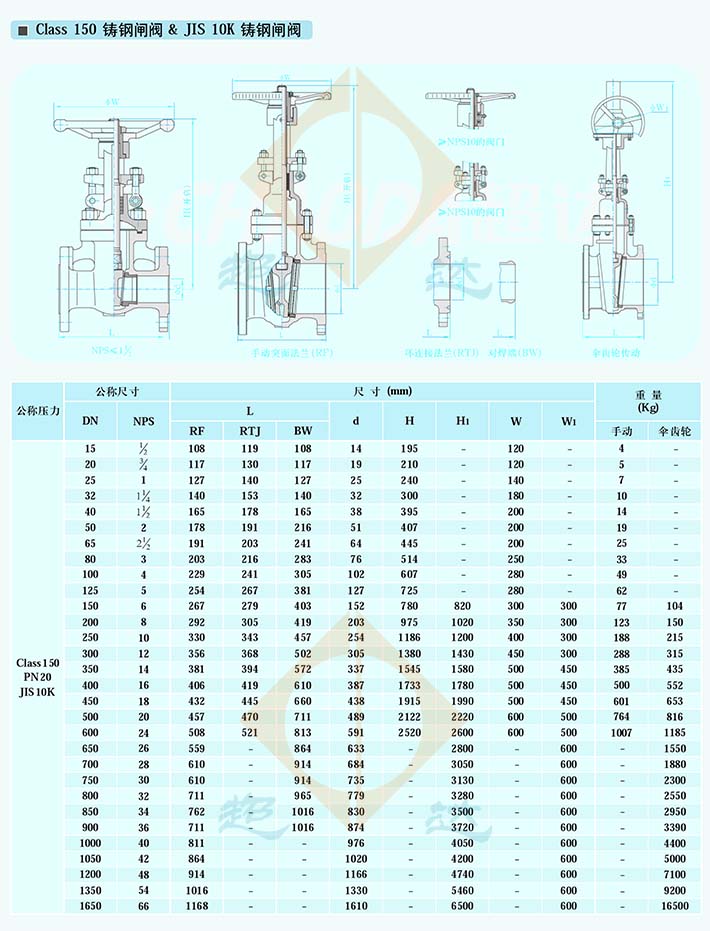

K级铸钢闸阀结构外形尺寸
