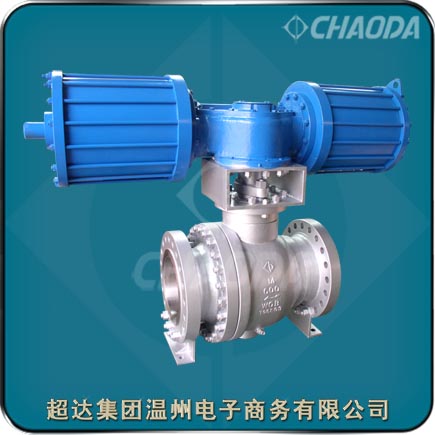

灰水黑水灰浆及煤浆用硬密封球阀

    浙江超达阀门股份有限公司研制的灰水黑水灰浆及煤浆用特种金属硬密封球阀被列为“2008～2009年国家火炬计划项目”。国家火炬计划中认定一批重点火炬计划项目。这些项目具有我国自主知识产权，项目市场前景好，产业规模大，有较强的市场竞争能力和较大的市场覆盖面，是中国重点发展的高新技术产业。灰水黑水灰浆及煤浆用特种金属硬密封球阀被列为国家火炬计划项目，对推动超达阀门公司产品品牌影响力，提升超达公司产品往国际高端方向发展起到了很积极的作用。

型号：QT647Y、QT347Y
口径：NPS1/2～NPS20、DN15～DN500
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，石化，煤化工等行业

荣誉：浙江出口名牌、高新技术产品、国家专利产品

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

灰水黑水煤浆用耐磨球阀产品概述

    灰水黑水煤浆用耐磨球阀是为解决气化装置中煤浆给料、黑水工艺管线中所用阀门普遍存在的由于介质结垢、磨损而导致阀门无法正常启闭的问题，而研制出适用于煤浆、黑水及灰水等介质的气化装置用阀门。用于截断或接通管路中的介质。

    黑水，实际上也就是直接从气化炉、洗涤塔两部分底部直接排出的含有大多气化残碳的水；灰水，实际上也就是直接从气化炉、洗涤塔两部分底部直接排出的含有大多气化残碳的水经闪蒸处理沉淀澄清去渣后水。黑水、灰水的特点是成分复杂，含大量固体颗粒，容易结垢，氯离子浓度高，含Ｈ2Ｓ和其它酸性物质，高温高压。灰水黑水煤浆球阀的驱动方式为手动、蜗轮传动、气动或电动。灰水黑水煤浆球阀一般采用法兰连接，也可采用对焊连接。

灰水黑水煤浆硬密封球阀产品结构设计特点

    超达研制生产的灰水黑水煤浆硬密封球阀具有以下突出特点：

    灰水黑水煤浆球阀为二片式与三片式阀体结构，固定球，全通径设计，采用双阀座设计、双阀座采用阀座阀前密封，两个阀座均能独立切断进口端流体，双向都能满足密封要求，实现双阻断功能。灰水黑水煤浆球阀球体和阀杆为一体式保证了球体和阀的同心度，避免了频繁开关后的球体与阀杆脱离现象。球、杆又采用不同材质，球体采用F304，阀杆采用17-4PH，既保证了球的硬度处理的材质要求，又保证了阀杆的强度。球体、阀座选用F304，采用航天超音速火焰喷涂技术，以三倍音速以上的速度在表面喷涂碳化钨或陶瓷材料，形成致密的有极强粘结度的涂层，不易被介质中的杂质划伤和冲刷。灰水黑水煤浆球阀阀座为弹簧承载补偿机构型式，承载弹簧选用采用高温强度好、高温下耐腐蚀、抗氧化的Inconel Alloy X－750合金材料制作成环形弹簧，外包耐高温的特种橡胶，既避免了多个柱簧形式的受力变形不均匀现象，又克服了其他弹簧结构不可避免地被进入的灰渣卡死的情况。阀座上还有两道防渣结构，防止灰渣流入阀座密封腔。阀座采用金属宽带自刮削式结构，可对阀球表面实现自清洗，防止灰渣堵塞在密封面上。阀体上放阀杆填料的位置加双相钢套筒，采用多层填料的密封结构，防吹出阀杆可保障阀杆密封。其主要指标已达到或超过国外同类引进产品的水平。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

灰水黑水煤浆球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 21385
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

灰水黑水煤浆球阀型号及零件材料

灰水黑水煤浆球阀结构尺寸
