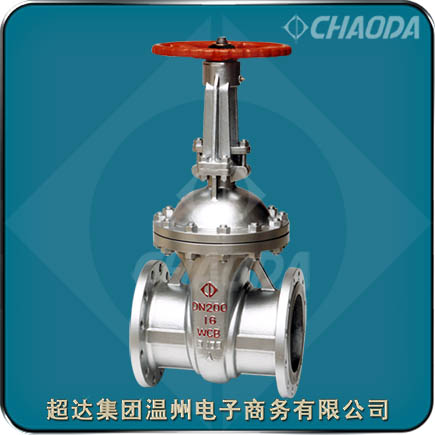

铸钢公称压力级闸阀

    超达集团专业研制生产公称级闸阀等阀门产品，超达生产的公称压力级铸钢闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀亦叫明杆闸阀。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。公称压力级铸钢闸阀工作原理：转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。

型号：Z40H、Z40T1～T8、Z40W、Z40Y
口径：DN50～DN600
压力：PN10～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

公称压力级手动铸钢闸阀介绍

    公称级手动闸阀用于截断或接通管路中的介质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。公称级铸钢闸阀驱动方式为手动、齿轮传动、气动或电动。公称压力级铸钢闸阀一般采用法兰连接，也可采用对焊连接。开启公称压力级铸钢闸阀时当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。

    公称压力级铸钢闸阀适用场所：

石油、天然气输送管线。带导流孔的平板闸阀还便于清扫管线。

成品油的输送管线和贮存设备。

石油、天然气的开采井口装置，也就是采油树用阀。

带有悬浮颗粒的介质的管道。

城市煤气输送管线。

自来水工程。

公称级铸钢闸阀设计特点

    超达集团生产的公称级闸阀具有弹性、钢制闸板结构；阀体阀盖采用螺柱螺母，压力自紧式密封结构；中法兰采用碳钢，不锈钢，柔性石墨，金属环垫等材料的密封垫片；阀门有上密封结构，辅助密封；阀座采用锻造阀座、不锈钢阀座，密封面堆焊合金等结构特点。

    公称级闸阀闸板、阀座密封面用铁基合金堆焊或司太立钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关灵活，启闭轻松。阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。可采用各种配管法兰标准及法兰密封面型式。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

对焊式气动公称级闸阀标准

 设计制造标准：GB/T 12234
 结构长度标准：GB/T 12221
 连接法兰标准：GB/T 9112～9124、JB/T 74～90、HG/T 20592
 试验检验标准：GB/T 26480

公称级铸钢闸阀零件材料

公称压力级铸钢闸阀结构外形尺寸
