超达集团全焊接管线球阀

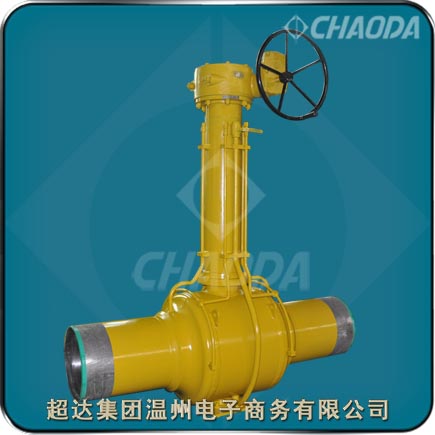

天然气管线全焊接埋地球阀

    由于全焊接管线球阀阀座是由碳化特氟隆密封环及咖弹簧构成的,所以对压力和温度的变化适应能力强,在标注压力和温度范围内不会产生任何泄滑。天然气管线全焊接球阀球体的加工过程有先进的计算机检测仪跟踪检测,所以球体的加工精度高。天然气管线全焊接球阀阀体由5部分流体无缝钢管的壳休装配后焊接而成,结构紧凑、整个全焊接球阀挥然一体。与三片式球阀相比,在强度相同的情况下全焊接式球阀锻件的壁厚可做得很薄。阀门重量可减轻四分之一,而对管道弯曲和挤压的抵抗力增强。直埋式焊接球阀可以直接埋于地下,不用建高大型阀门井,只需在地面上设置小型浅井,大大节省施工费用及工程时间。可根据管道的施工及设计要求,调整阀体的长短和阀杆的高度。

型号:Q61Y、Q661Y等
口径:NPS1/2~NPS40、DN15~DN1000
压力:Class150~Class600、PN16~PN40
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、蜗轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

对焊式全焊接钢制管线球阀概述

    全焊接管线球阀适用于Class150~Class600、PN16~PN40的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的全焊接管线球阀可分别适用于天然气介质。全焊接管线球阀的驱动方式为手动、蜗轮传动、气动或电动。全焊接管线球阀一般采用对焊连接。

    全焊接管线球阀易于安装,在低运行费用下长期可靠运行。表面采用喷塑处理技术。阀体是焊接结构,所以阀门重量轻且易于进行绝缘。安装调节机构,操作手柄可以拆下,换向安装。由于阀座是由碳纤维增强特氟隆密封环及碟形簧构成的,所以对压力和温度的变化适应能力强,在标注压力和温度范围内不会产生任何泄滑。

    全焊接管线球阀用途城市燃气:燃气输出管道,主干线及各支线供应管道等。集中供热:大型供热设备输出管线,主干线,支线。热交换机:管道及各回路启闭。钢铁厂:各种流体管道,废气排放管道,煤气和热力供应管道,燃料供应管道。各种工业设备:各种热处理管道,各种工业煤气和热力管道。

燃气管线一体式全焊接球阀设计特点

    超达研制生产的全焊接管线球阀除了具有全焊接式结构、枢轴固定球设计、旋转阀座设计、阀杆及二级阀座紧急注脂密封、阀腔压力的自动内部泄放及双隔断中腔放压等结构特点外,还具有以下技术特点: 全焊接球阀由全焊接的阀体和碳增强氟隆密封垫组成,可以承受在有杂质及化学物质的情况下频繁地操作,寿命长。全焊接球阀不锈钢球体可以保持长时间开闭自如,运行可靠。全焊接球阀采用浮球密封,斜面弹性保证密封圈紧压在球体之上,及时在压力不稳定的情况下,阀门可以保证严密。全焊接球阀阀杆的防泄漏结构使用两“o”型圈,使阀杆转动自如且密封严密。不需要维护、调整及润滑,易于安装,在低运行费用下长期可靠运行。焊接一体球阀阀杆可以加长,易于保温。操作手柄可以拆下,换向安装。安装调节机构时非常简便。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

直埋式全焊接管线球阀标准

 设计制造标准:API 6D、GB/T 19672
 结构长度标准:ASME B 16.10、GB/T 12221
 连接法兰标准:ASME B 16.5
 试验检验标准:API 6D

埋地式全焊接管线球阀型号及零件材料

全焊接管线球阀结构尺寸

专业生产全焊接管线球阀。提供全焊接管线球阀产品介绍、全焊接管线球阀特点、全焊接管线球阀零件部件材料、全焊接管线球阀尺寸等相关信息



本页关键词:管线球阀,全焊接球阀,球阀

本文地址http://www.chaodagroup.cn/FullyWelded/FullyWelded-Ball.html



订货明细   ↑返回顶部

1.采购清单请发送至邮箱:sales@chaodavalves.com,或电话咨询:0577-57755553。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:全焊接管线球阀交货期、特殊要求等事宜。

3.客户对全焊接管线球阀有特殊要求,须在订货合同中注明以下说明:

1.全焊接管线球阀结构长度
2.全焊接管线球阀连接形式
3.全焊接管线球阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
