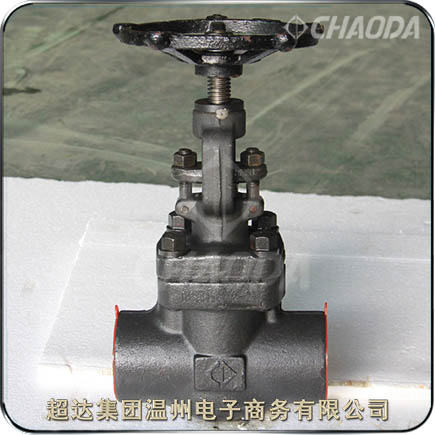

Z11锻钢闸阀

    内螺纹锻钢闸阀密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。内螺纹锻钢闸阀只适用于全开和全关，不允许作调节和节流。根据密封元件形式的不同，内螺纹闸阀可分为楔形闸阀、平行式闸阀、楔形双闸板闸阀、平行双闸板闸阀等。内螺纹闸阀可采用自密封方式密封，也可采用强制密封。内螺纹锻钢闸阀在石油化工行业使用较为普遍。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：Z11Y、Z11H、Z11T1～T8等
口径：NPS½～NPS2、DN15～DN50
压力：Class150～Class1500
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

锻钢内螺纹闸阀产品概述

    内螺纹锻钢闸阀启闭件是闸板，闸板的运动方向与流体方向相垂直，内螺纹锻钢闸阀只能作全开和全关，不能作调节和节流。内螺纹连接整体锻造闸阀闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。

    楔形闸阀靠楔形阀板上的两密封面和阀座上的两密封面楔入时的紧密结合来达到密封，楔形闸阀密封面容易发生损伤而导致泄漏。

内螺纹式闸阀产品结构设计特点

    超达研制生产的内螺纹锻钢闸阀具有先进的螺栓连接阀盖或者压力自紧密封式阀盖结构设计、优异的密封性能、新颖的升降式阀杆，非升降式手轮设计、楔式单闸板、金属密封面等特点。

    内螺纹锻钢闸阀密封面不易磨损、擦伤密封性较好，寿命较长。内螺纹连接闸阀启闭时闸板运动方向与介质流动方向相垂直。介质流经闸阀时不改变其流动方向，所以流体阻力小。密封性能好全开时密封面受冲蚀较小。启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。引进国外先进加工的工艺，结构较简单，造型美观，制造与维护都较方便。硅溶胶精密铸造：不锈钢阀体、阀盖。适用于水、油品、蒸汽、气体及某些腐蚀性液体。

内螺纹锻钢闸阀产品标准

   设计制造标准：API 602、JB/T 7746
    结构长度标准：ASME B 16.10、GB/T 12221
     连接端标准↓：
     ○螺纹连接—ASME B 1.20.1
     试验检验标准：API 598、GB/T 26480

内螺纹锻钢闸阀零件材料

内螺纹锻钢闸阀结构尺寸
