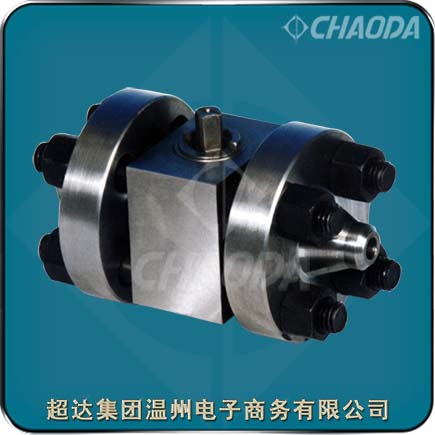

高压锻造对焊钢制球阀

    超达集团生产的对焊连接高压锻造球阀主要设计于高温，高压的管路上面。在正常关闭，开启的情况下确保了阀体不变形，在高温工况下，高压锻造球阀能有效补偿内件受热膨胀，避免因高浊而导致的卡阻，适合于中小口径高温使用场合。对焊高压锻造钢制球阀球体表面采用特殊表面硬化处理，阀座整体用特种硬质材料或局部堆焊硬质材料，确保对焊高压锻造钢制球阀密封圈之间有合适的硬度差，因此适合固体颗粒和磨料介质。由于密封填料方面采用柔性石墨，金属缠绕式垫片，能用于高温、高压工况，并具有耐火烧功能。

型号：Q61N
口径：DN10～DN100
压力：PN160～PN320
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

对焊连接高压锻造球阀简介

    对焊连接高压锻造球阀适用于DN10～DN100、PN160～PN320的各种管路上，用于截断或接通管路中的介质。超达集团的对焊连接高压锻造球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。对焊连接高压锻造球阀的驱动方式为手动、蜗轮传动、气动或电动。对焊连接高压锻造球阀采用对焊连接。

对焊高压锻钢球阀结构特点

    超达研制生产的对焊连接高压锻造球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。

    超达集团生产的对焊连接高压锻造球阀流体阻力小。锻钢球阀结构简单、体积小、重量轻。对焊连接高压锻造球阀有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。对焊连接高压锻造球阀可在真空系统中使用。对焊连接高压锻造球阀操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。对焊连接高压锻造球阀维修方便，高压锻钢对焊球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。在全开或全闭时，高压锻钢对焊球阀球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。对焊连接高压锻造球阀适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。由于对焊连接高压锻造球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

高压锻钢对焊球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.25
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

高压锻钢对焊球阀零部件材料及阀门型号

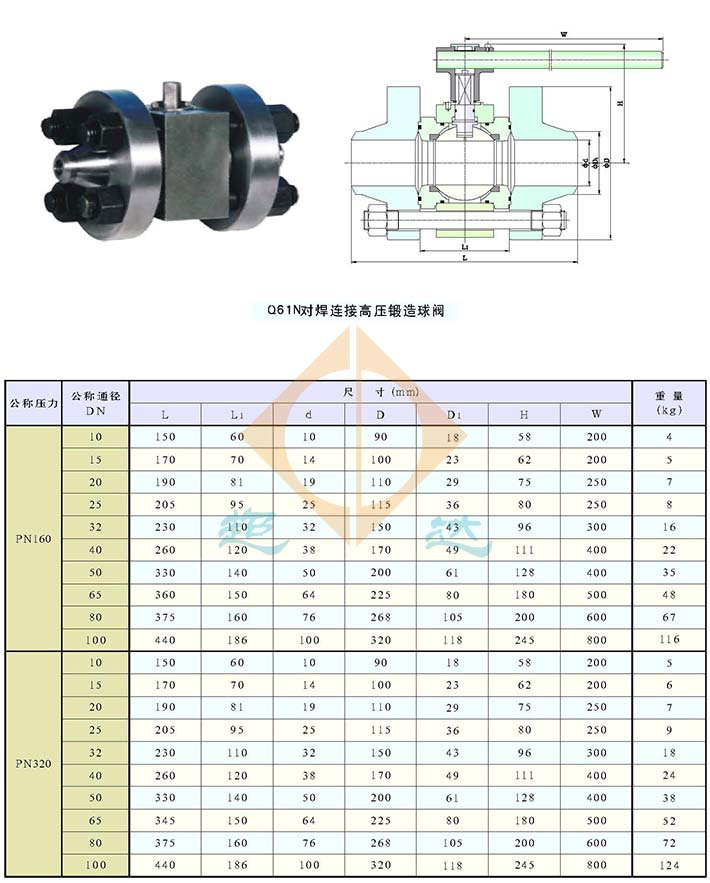

高压锻钢对焊球阀结构尺寸
