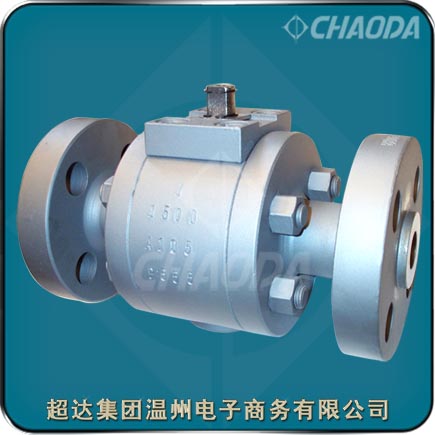

高温高压锻钢球阀

    超达集团专业研制生产锻钢球阀等阀门产品，超达生产的高压锻造球阀的相对连动部（阀座和阀杆轴承）由于采用了摩擦系数小的特氟龙，因而操作扭距小、从而更加灵活。高温高压锻钢球阀阀座两个阀座能独立切断进口端和出口端的介质，实现双阻断功能。 当高温高压锻钢球阀关闭时，即使锻钢球阀进出口两端同时受压，阀门中腔和两端通道也可以被相互阻断，中腔内的剩余介质可以通过泄放阀排出。

型号：Q6C1N、Q11N、Q41N、Q71N、Q61N等
口径：NPS½～NPS48、DN15～DN1200
压力：Class150～Class2500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

高温高压手动锻造钢制球阀介绍

    高压锻钢法兰球阀适用于Class150～Class1500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用碳钢、不锈钢、双相钢等阀体材质，超达集团的高压锻钢法兰球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。高压锻造球阀可选择手动、蜗轮传动、气动或电动四种驱动装置。高温高压锻造钢制球阀根据连接方式的不同，有法兰连接高压锻造球阀、承插焊连接高压锻造球阀等。

    整台高温高压锻造钢制球阀沿阀杆中心轴左右对称，大枢轴结构保证在高压下准确的球体中心位置，保证了高压锻造球阀良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到较小，便于阀门启闭。

高压锻钢固定球阀结构特点

    超达研制生产的锻钢高压球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。

    锻钢高压球阀阀杆采用防吹出结构设计，即使在阀腔异常升压以及填料压板失效等极端情况下，也能保证锻钢高压球阀阀杆不会被介质吹出。锻钢高压球阀阀杆采用有到密封的下装式结构设计，倒密封的密封力随着介质压力的增高而增大，故能在各种压力下均能确保阀杆的可靠密封。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

锻钢高压球阀标准

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

高压锻造球阀型号及零件材料

高压锻造球阀结构尺寸
