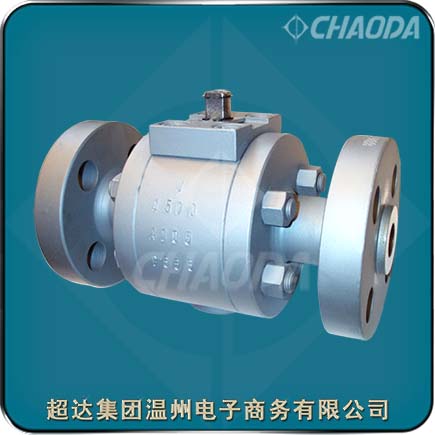

高压法兰式锻钢球阀

    超达集团专业研制生产法兰连接高压锻造球阀等阀门产品，超达生产的法兰连接高压锻造球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。法兰连接锻钢球阀的大枢轴结构保证在高压下准确的球体中心位置，保证了锻钢球阀良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到较小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。

型号：Q41N、Q341N、Q641N、Q941N
口径：DN10～DN100
压力：PN160～PN320
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

高压锻钢法兰连接球阀简介

    法兰连接高压锻造球阀用于截断或接通管路中的介质。选用不同的材质，超达阀门集团的法兰连接高压锻造球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。法兰连接高压锻造球阀的驱动方式为手动、蜗轮传动、气动或电动。

    在正常关闭、开启的情况下确保了法兰连接高压锻造球阀阀体不变形，在高温工况下，法兰连接高压锻造球阀能有效补偿内件受热膨胀，避免因高浊而导致法兰连接高压锻造球阀的卡阻，适合于中小口径高温使用场合。高压锻造球阀的球体表面采用特殊表面硬化处理，阀座整体用特种硬质材料或局部堆焊硬质材料，确保密封圈之间有合适的硬度差。

法兰连接锻造球阀特点

    超达研制生产的法兰连接高压锻造球阀具有自然的防静电结构、防止误操作结构、阀杆的可靠密封、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。

    法兰连接高压锻造球阀为全通道设计，流体阻力小。锻钢球阀采用三体结构，拆装方便，便于现场维修、更换。法兰连接高压锻造球阀具有防火结构，可以保证在意外失火的情况下的密封可靠性，而且密封面不易被介质冲刷。下装式阀杆及填料结构设计，防止阀杆脱落，体积小节约安装空间。法兰连接高压锻造球阀的启闭力小，开关轻便。

法兰连接高压锻造球阀标准

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

法兰连接高压锻造球阀型号及零件材料

法兰连接高压锻造球阀尺寸
