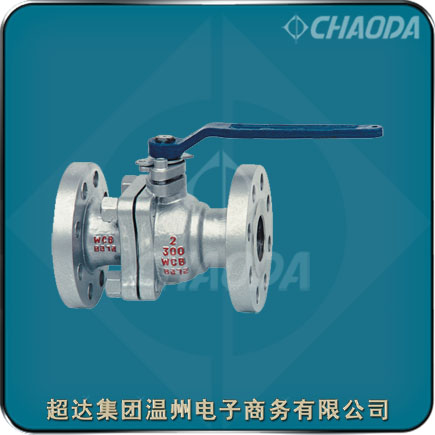

手轮传动浮动式球阀

    超达集团专业研制生产手动浮动球阀等阀门产品，超达生产的手动不锈钢浮动球阀具有可靠的阀座密封、完全的防火结构设计、阀杆的可靠密封、自然的防静电结构、防止误操作结构设计、可安装驱动装置的支架平台等特点。球阀分为全通径球阀、缩径球阀和三、四通球阀，全通径球阀球体内侧大小与外侧孔径大小一致,整体呈平形状态，流体与管道平行，而缩径则是外孔大于内孔，三、四通的介质流向不一致。

    浮动球阀的阀座多选用聚四氟乙烯、对位聚苯等高分子聚合材料，密封性能好。球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用。

    超达阀门集团股份有限公司的手动浮动球阀采用弹性密封圈结构设计。当介质压力较小时，法兰连接手动浮动式球阀的密封圈与球体接触面积较小，在密封圈与球体接触处形成较大的密封比压，确保浮动球阀可靠密封。当介质压力较大时，随着密封圈的弹性变形，密封圈与球体的接触面积增大，故密封圈能承受较大的介质推力而不会损坏。

型号：Q41F、QA41F
口径：NPS½～NPS10、DN15～DN250
压力：Class150～Class1500、PN16～PN100
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

手动浮动球阀产品概述

    手动铸钢浮动球阀适用于Class150～Class1500、PN20～PN260的各种管路上，用于截断或接通管路中的介质。手动浮动球阀一般采用法兰连接，也可采用对焊连接。手动浮动球阀是国防建设、生产建设以及人们日常生活所使用的重要机械部件。手动浮动球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且手动浮动球阀的密封力随着介质压力的增加而增大。

    手动浮动球阀的球体、阀杆、手柄是运动部件，是一个装配单元，阀杆头部采用扁方结构。能从手柄所处位置很容易辨出法兰连接手动浮动球阀是处于开或关的位置。当手柄或阀杆扁方与管道轴线平行时，阀门处于开启位置；当手柄或阀杆扁方与管道轴线垂直时，阀门处于关闭位置。

    超达阀门集团将手动浮动球阀传统的填料压盖改进为填料压板与填料压套的两体式结构设计，填料压套与填料压板采用球形接触。手动浮动球阀球体可以浮动，当手动浮动球阀关闭时系统压力将球推向下游，在下游阀座实现密封，上游阀座推开，中腔压力从上游排放。

手动式法兰连接浮动球阀产品结构设计特点

    手动浮动球阀操作方便，开闭迅速，从全开到全关只要旋转90，便于远距离的控制。维修方便，手动浮动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。在手动浮动球阀全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起手动浮动球阀密封面的侵蚀。紧密可靠。

    防静电结构

    根据用户要求，球阀可以设有防静电结构。采用弹簧-钢球(或柱塞)静电引出装置，使球体与阀体之间直接形成静电通道（对于DN≤25的球阀）或通过阀杆使球体与阀体之间形成静电通道（对于DN≥32 的球阀）。从而可将球体与阀座开关过程中摩擦产生的静电通过阀体引到大地，防止静电火花可能引起的火灾或爆炸等危险。

手动浮动球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、ASME 16.25、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

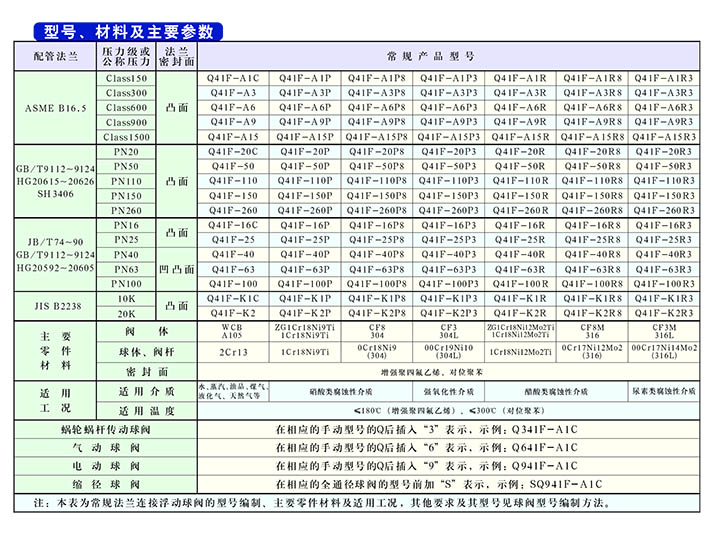

手动浮动球阀零部件材料

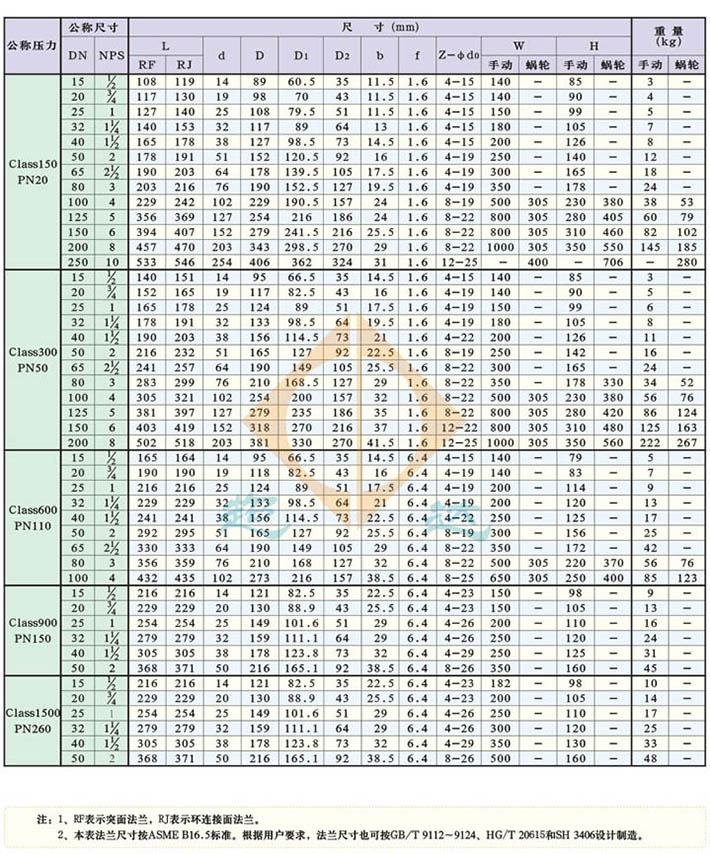

手动浮动球阀结构外形尺寸
