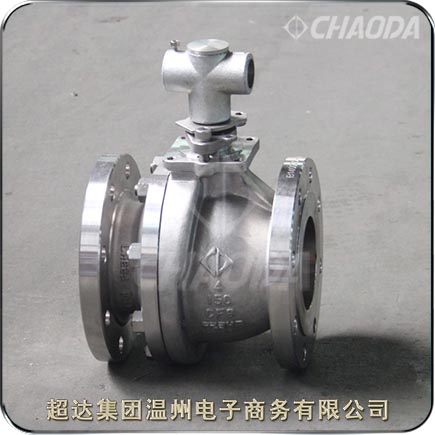

Class150浮动球阀

    QA41F浮动球阀在各种阀门中，流动阻力较小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。浮动球阀的结构简单，密封性好，浮动球阀的球体是浮动的，在介质压力作用下，球阀能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。

    Class150浮动球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。Class150浮动球阀的应用很广泛，选用不同的材质(如WCB、304、304L、316、316L、321等），浮动球阀具有全通径和缩径两种结构形式。用于输送粘性、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全通径的球阀轻30% 左右，有利于减轻管道负荷，降低成本。

型号：QA41F、QA341F、QA641F、QA941Y
口径：NPS½～NPS10、DN15～DN250
压力：Class150～Class1500、PN16～PN100
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

Class150浮动球阀产品概述

    Class150浮动球阀适用于Class150、PN20的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的Class150浮动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。Class150浮动球阀的驱动方式为手动、蜗轮传动、气动或电动。Class150浮动球阀一般采用法兰连接，也可采用对焊连接。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司，专业销售超达集团的产品，主要有“超达”牌阀门产品。“超达”牌阀门荣获浙江省著名商标、浙江名牌产品、浙江出口名牌等称号，并荣获了81项国家专利等。

Class150浮动球阀产品结构设计特点

    超达研制生产的Class150浮动球阀具有可靠的阀座密封、完全的防火结构设计、阀杆的可靠密封、自然的防静电结构、防止误操作结构设计、可安装驱动装置的支架平台等特点。

    阀座的可靠密封

    浮动式球阀采用弹性密封圈结构设计。当介质压力较小时，浮动球阀中的密封圈与球体接触面积较小，在密封圈与球体接触处形成较大的密封比压，确保可靠密封。当介质压力较大时，随着浮动球阀密封圈的弹性变形，密封圈与球体的接触面积增大，故密封圈能承受较大的介质推力而不会损坏。

     防火结构设计

    在阀门的使用现场发生火灾时，当聚四氟乙烯等非金属材料制作的阀座密封圈、阀杆上密封垫、阀杆密封填料以及中法兰密封垫片在高温下分解或破坏后，超达球阀能够借助于特别设计的金属对金属辅助密封结构，有效地控制阀门的内漏和外漏。 对于用户有防火要求的Class150浮动球阀，超达公司的防火设计均符合API 607、API 6FA、BS 6755及JB/T 6899等标准规范的要求。

Class150浮动球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.5
 试验检验标准：API 598、ISO 5208

Class150浮动球阀零部件材料

Class150浮动球阀结构外形尺寸
