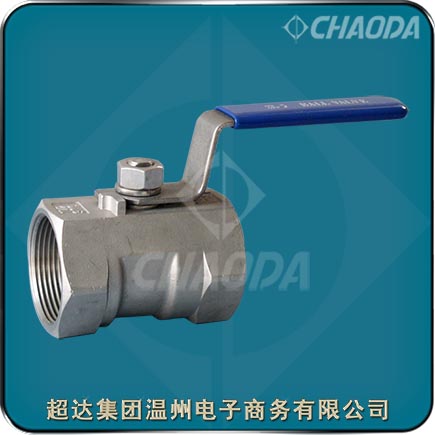

一片式丝扣球阀

    一片式丝扣球阀工作原理：关闭时逆时针转动手柄，手柄通过一片式丝扣球阀的阀杆转动球阀的球体，让球在阀座内旋转，当手柄旋转90度时，球体也旋转了90度，从而让一片式丝扣球阀球体跟中间的密封圈一起，堵住阀体的通道，达到关闭的目的。开启时顺时针转动丝扣球阀手柄，手柄通过阀杆转动球阀的球体，让球体在阀座内旋转，当顺时针转到90度时，球体的中心孔刚好对准阀体的通道，从而流体可以通过阀体和球，达到开启的目的。超达集团专业研制生产一片式丝扣球阀等阀门产品，超达生产的一片式丝扣球阀具有自然的防静电结构、防止误操作结构、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：QZ11F
口径：NPS3/8～NPS2、DN10～DN50
压力：Class800以下
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

一片式丝扣球阀产品概述

    一片式丝扣球阀适用于Class800以下的各种管路上，一片式丝扣球阀适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。一片式丝扣球阀阀座采用弹性密封结构，有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出，一片式丝扣球阀可带国际标准ISO支架平台和锁定装置。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司，专业销售超达集团的产品，主要有“超达”牌阀门产品。“超达”牌阀门荣获浙江省著名商标、浙江名牌产品、浙江出口名牌等称号，并荣获了81项国家专利等。

一片式丝扣球阀产品结构设计特点

    超达研制生产的一片式丝扣球阀具有自然的防静电结构、防止误操作结构、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。超达集团生产的一片式丝扣球阀设有防静电结构。阀体内部采用弹簧-钢球(或柱塞)静电引出装置，使球体与阀体之间直接形成静电通道（对于DN≤25的球阀）或通过阀杆使球体与阀体之间形成静电通道（对于DN≥32的球阀）。从而可将一片式丝扣球阀球体与阀座开关过程中摩擦产生的静电通过阀体引到大地，防止静电火花可能引起的火灾或爆炸等危险。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证，并在国内头一家通过API600闸阀认证。

一片式丝扣球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.11
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

一片式丝扣球阀零部件材料

一片式丝扣球阀结构外形尺寸
