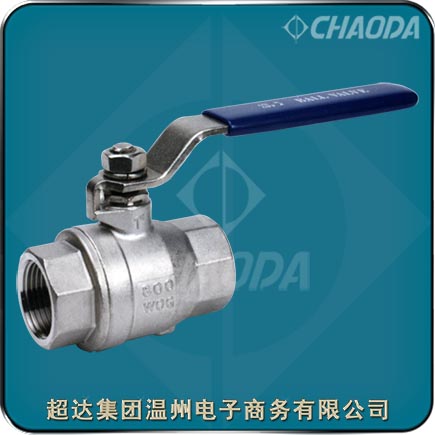

内螺纹连接手动球阀

    连接螺纹应采用圆柱或圆锥管螺纹，螺纹表面粗糙度Ra≤6.3μm，螺纹呢距端面处前三扣不得断缺。内螺纹球阀用于截断水流和改变水流的分配或用于需快速启闭的场所。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：QLZZF、QZ11F、QS11F、Q11F
口径：NPS⅜～NPS4、DN10～DN100
压力：Class800以下
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

内螺纹球阀产品概述

    螺纹就是在圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分。螺纹按其母体形状分为圆柱螺纹和圆锥螺纹；按其在母体所处位置分为外螺纹、内螺纹，按其截面形状（牙型）分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形状螺纹。内螺纹球阀适用于Class800以下、DN16～DN100的各种管路上，选用不同的材质，超达集团的内螺纹球阀适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。内螺纹球阀的驱动方式为手动、蜗轮传动、气动或电动。内螺纹球阀一般采用螺纹连接。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司，专业销售超达集团的产品，主要有“超达”牌阀门产品。“超达”牌阀门荣获浙江省著名商标、浙江名牌产品、浙江出口名牌等称号，并荣获了81项国家专利等。

内螺纹球阀产品结构设计特点

    超达研制生产的内螺纹球阀具有防火结构设计、流体阻力小、阀门拆装方便、防脱落下装式阀杆及填料结构设计、启闭力小，开关轻便等特点。

    内螺纹球阀结构合理，占地空间少，密封性能好。阀座采用PTFE+25％玻纤或PEEK。PTFE+25％玻纤在高压下能获得比PTFE更好的性能，而且还能减少酸性介质腐蚀，通常在800磅级

的压力下采用；另外可以根据要求定做进口PEEK材质，以适应高温，高压工况下的高密封工作性能。具有防火、防静电以及防阀杆吹出结构。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证，并在国内头一家通过API600闸阀认证。

内螺纹球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351
 结构长度标准：ASME B 16.10
 连接法兰标准：ASME B 16.11
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

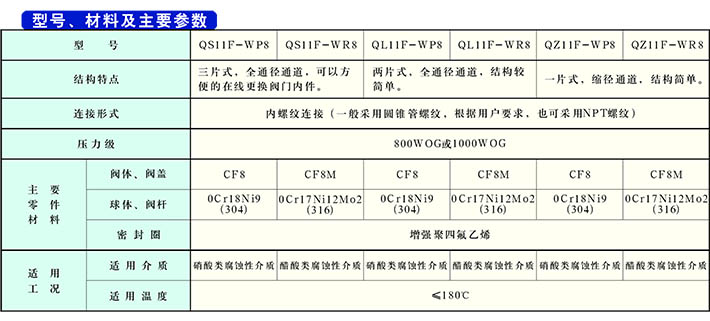

内螺纹球阀零部件材料

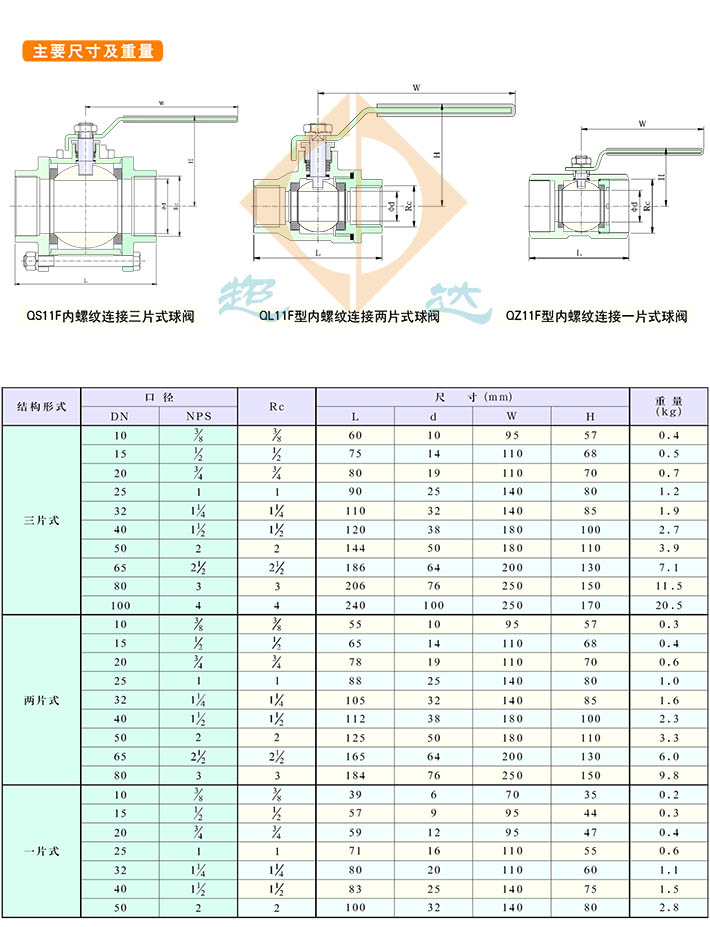

内螺纹球阀结构外形尺寸
