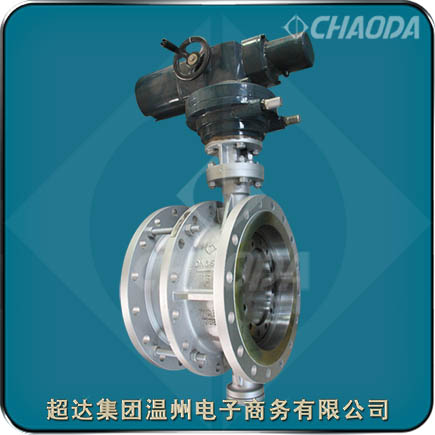

法兰连接三偏心多层次金属密封伸缩蝶阀

    法兰连接伸缩蝶阀在金属密封蝶阀和软密封蝶阀的基础上，增加了伸缩管组件，使其不但具有铸钢蝶阀的性能优点，还具有阀门长度可调节，补偿管道热账冷缩的功能，还能为安装、维修、更换阀门提供方便。伸缩蝶阀不做温度补偿时，只做安装更换、维修阀门方便用时，可用通蝶栓限位，对称夹紧伸缩蝶阀以防止伸缩管拉出，损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径，其螺栓强度和承受试验压力及管道拉力，按上公式进行计算，运行时限位螺栓严禁卸掉。

型号：SD44、SD344、SD644、SD944等
口径：NPS1/2～NPS20、DN15～DN500
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、涡轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

法兰连接三偏心多层次金属密封伸缩蝶阀产品概述

    法兰连接三偏心多层次金属密封伸缩蝶阀用于截断或接通管路中的介质。法兰三偏心多层次金属密封伸缩蝶阀的驱动方式为手动、蜗轮传动、气动或电动。法兰连接三偏心多层次金属密封伸缩蝶阀采用法兰连接。所谓伸缩蝶阀就是在蝶阀的原基础上，装配一个与蝶阀口径相同大小的伸缩器。电动三偏心硬密封伸缩蝶阀的结构特征不仅为阀门的拆卸带来方便，还能缓解管道的管路应力，同时又能解决温差所产生的内力的消除，补偿管道温差所产生的热胀冷缩。

法兰连接三偏心多层次金属密封伸缩蝶阀产品结构设计特点

    超达研制生产的法兰连接三偏心多层次金属密封伸缩蝶阀具有以下特点：结构独特，操作灵活、方便、省力。密封可靠，无论高压低压、高温低温都具有良好的密封性能零泄漏。具有良好的流量调节特性。三维偏心设计，极低的磨擦阻力并具有越关越紧的功能使用寿命长。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

法兰连接三偏心多层次金属密封伸缩蝶阀标准规范

 设计制造标准：API 609、GB/T 12238、JB/T 8527
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

法兰三偏心多层次金属密封伸缩蝶阀零件部件材料

法兰连接三偏心多层次金属密封伸缩蝶阀结构外形尺寸
