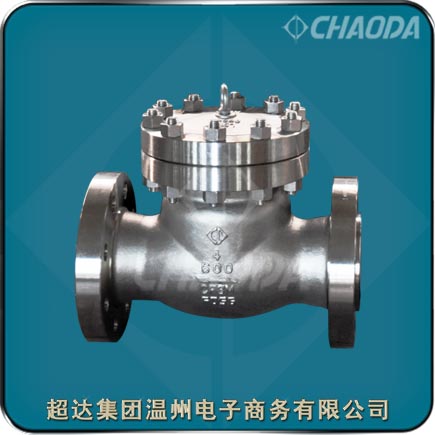

低温止回阀

    超达集团专业研制生产低温止回阀等阀门产品，超达生产的低温止回阀具有阀门材料经过低温冲击试验、部分低温止回阀零部件经过深冷处理、阀门内件材料不容易引起卡阻，咬合，擦伤、螺栓连接阀盖、密封面堆焊金属材质、旋启式或升降式阀瓣等特点。

    低温止回阀阀瓣沿着阀体垂直中心线滑动的止回阀，内螺纹止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。蝶式止回阀的阀体形状与截止阀一样(可与截止阀通用)，因此它的流体阻力系数较大。

型号：DH44H、DH44W、DH44Y、DH41H、DH41W、DH41Y等
口径：NPS½～NPS30、DN15～DN750
压力：Class150～Class900、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：无(自动)
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

低温高压止回阀产品概述

    低温止回阀适用于Class150～Class900、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的低温止回阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。低温止回阀一般采用法兰连接，也可采用对焊连接。

    低温旋启式止回阀的阀瓣绕转轴做旋转运动。其流体阻力一般小于低温升降式止回阀，低温旋启式止回阀它适用于较大口径的场合。根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。低温升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中心线作升降运动，动作可靠，但流体阻力较大，适用于较小口径的场合。

低温止回阀选型

公称通径为50毫米的水平管道上选用低温立式升降止回阀；

低温直通式升降止回阀在水平管道和垂直管道上安装；

低温升降式止回阀较旋启式止回阀密封性好，流体阻力大；

低温旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上，如装在垂直管道上，介质流向要由下而上；

低温蝶式止回阀的安装位置不受限制，可以安装在水平管路上，也可以安装在垂直或倾斜的管线上；

低温球形止回阀适用于中低压管路，可以制成大口径；球形止回阀可以用不锈钢制作，球形止回阀密封件的空心球体可以包裹聚四氟乙烯工程塑料，所以在一般腐蚀性介质的管路上也可应用；

如果介质流动范畴很大，低温止回阀可使用减速装置，如果介质流连续不段地快速停止和启动，则使用低温升降式止回阀；

对于DN50毫米以下的低温高中压止回阀，宜选用低温立式升降止回阀和低温直通式升降止回阀；

对于DN50毫米以下的低温低压止回阀，宜选用低温蝶式止回阀、低温立式升降止回阀和低温隔膜式止回阀；

对于DN大于50毫米、小于600毫米的低温高中压止回阀，宜选用低温旋启式止回阀；

对于DN大于200毫米、小于1200毫米的低温中低压止回阀，宜选用低温无磨损球形止回阀；

对于DN大于50毫米、小于2000毫米的低压止回阀，伊选用蝶式止回阀和隔膜式止回阀；

对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭式旋启止回阀和缓闭式蝶形止回阀。

法兰连接低温止回阀产品结构设计特点

    超达研制生产的法兰连接低温止回阀具有阀门材料经过低温冲击试验、部分低温止回阀零部件经过深冷处理、阀门内件材料不容易引起卡阻，咬合，擦伤、螺栓连接阀盖、密封面堆焊金属材质、旋启式或升降式阀瓣等特点。

    阀门材料进行低温冲击试验，确保材料在低温下不会发生脆性破坏。用于-101℃以下的低温止回阀，阀门零部件在精加工前进行深冷处理。阀门内件材料的选择能够避免在频繁操作下引起的卡阻、咬合和擦伤。螺栓连接阀盖；旋启式和升降式阀瓣；金属密封面。

    阀体与阀盖的连接 Class150～Class900，PN10～PN160止回阀的阀体与阀盖一般采用螺柱＋螺母连接。

    中法兰密封垫片 Class150 、Class300、PN16～PN100止回阀一般采用不锈钢＋柔性石墨缠绕垫片；Class600止回阀一般采用不锈钢＋柔性石墨缠绕垫片，也可采用金属环垫；Class900、PN160止回阀一般采用金属环垫。

    阀座 低温碳钢止回阀一般采用锻造阀座，阀座密封面喷焊用户规定的合金，NPS≤10、DN≤250止回阀的阀体与阀座一般采用可更换的螺纹连接，根据用户要求，也可采用焊接连接；NPS≥12、DN≥300止回阀的阀体与阀座一般采用焊接连接。低温不锈钢止回阀一般采用本体阀座，或在本体上直接堆焊合金，根据用户要求，也可采用螺纹或焊接阀座。

    特殊止回阀 超达公司除了生产常规止回阀外，还生产对夹式止回阀、保温夹套止回阀等。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

法兰式低温钢制止回阀标准规范

 设计制造标准：BS 6364、BS 1868、API 6D、GB/T 24925、GB/T 12236等
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

低温止回阀零件部件材料

低温止回阀结构外形尺寸
