超达集团低温球阀

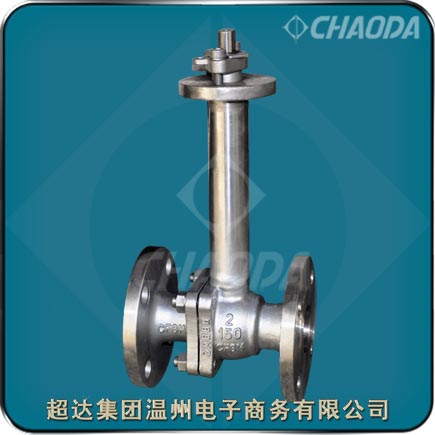

低温钢制手动球阀
低温球阀有低温浮动球阀和低温固定球阀。低温球阀的结构与旋塞阀相似,也有人称它为球形旋塞阀。低温球阀由一个球体和两个阀座(密封圈)组成密封副。低温球阀阀座较常用的材料为聚四氟乙烯塑料。低温球阀采用了在阀芯上开设减压孔的构造。低温球阀的垫片是使用了含有具有稳定密封性的陶瓷填充材料。为了减少低温球阀阀体的热损失,特别是为了保证低温球阀超低温下的使用,设计成重量轻、尺寸小的阀体。低温球阀采用长阀杆形式,可以避开外部热的作用使压盖保持常温,以防止盖密封件的性能降低。
型号:DQA41F、DQA47F、DQA41Y、DQA47Y
口径:NPS1/2~NPS48、DN15~DN1200
压力:Class150~Class900、PN16~PN100
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、涡轮传动、电动、气动
应用:乙烯、液化天然气等化工装置
荣誉:浙江出口名牌
加长杆低温球阀产品概述
低温球阀适用于Class150~Class900、PN16~PN100的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的低温球阀主要适用于乙烯、液化天然气等化工装置上,输出的液态低温介质如乙烯、液氧、液氢等。低温球阀的驱动方式为手动、蜗轮传动、气动或电动。低温球阀一般采用法兰连接,也可采用对焊连接。
液化天然气阀门的材料非常重要,材质不合格,会造成阀门壳体及密封面的外漏或内漏;零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂,导致液化天然气介质泄漏引起爆炸。超达生产的不锈钢低温球阀经特殊的低温处理,将粗加工的零件置于冷却介质中数小时(2-8小时),以释放应力,确保钢制低温球阀材料的低温性能,保证精加工尺寸,以防阀门在低温工况时,因温度变化造成变形而导致的泄漏。
法兰式超低温球阀产品结构设计特点
超达研制生产的低温球阀具有加长阀盖设计、防火防静电设计、中腔自动泄压、阀门强度大等特点。
低温球阀为全通径结构,内部通径符合API6D的规定。阀体为一体式结构,减少了泄漏点。公称直径≥NPS2的低温球阀设计为固定球。低温球阀采用加长阀盖,其目的在于能起保护填料函的功能。中腔异常升压的泄放通过自泄压阀座来实现,中腔自泄压方向为上游管道。阀杆处密封为低泄漏、低维护的结构。在超低温状态下,阀座与阀体配合处的密封采用唇式密封圈。
超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。
低温球阀标准
设计制造标准:API 6D、API 608、BS 5351、BS 6364、GB/T 24925、GB/T 12237
结构长度标准:ASME B 16.10、GB/T 12221
连接法兰标准:ASME B 16.5、GB/T 9112~9124、HG/T 20592、HG/T 20615、JB/T 74~90、JIS B2238
试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208
