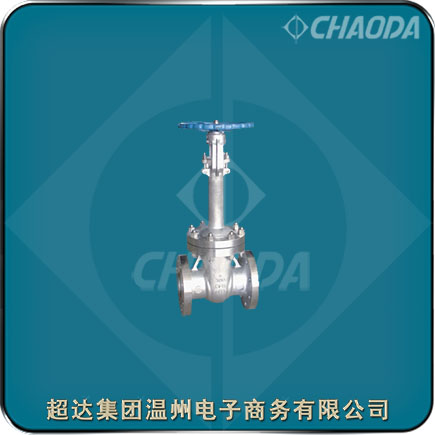

低温钢制闸阀

    电动低温控制闸阀动作力距比电动阀门大，电动控制阀门开关动作速度可以调整，结构简单，易维护。 电动闸阀分两种，一种为角行程电动阀：由角行程的电动执行器配合角行程的阀使用，实现阀门90度以内旋控制管道流体通断；另一种为直行程电动阀：由直行程的电动执行器配合直行程的阀使用，实现阀板上下动作控制管道流体通断。通常在自动化程度较高的设备上配套使用。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：CD-DZ40Y、CD-DZ41Y
口径：NPS2～NPS36、DN50～DN900
压力：Class150～Class900、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

低温闸阀产品概述

    LNG低温闸阀的基本特征是，阀门壳体及阀门内件具有足够的超低温深冷强度和韧性来抵抗超低温管道压力，在超低温工况下能保证紧急切断且动作和密封可靠，阀盖采用颈部伸长结构，在超低温工况下能保证填料处于允许操作温度区间内或０℃以上不结冰。

    低温控制闸阀阀体应能长期承受介质温度反复变化产生的温变应力和连接管道引起的附加应力的总负荷。低温控制闸阀壳体壁厚尺寸应符合相应的规定。低温控制闸阀检验时用测厚仪或专用卡尺测量低温控制闸阀阀体流道、中腔和阀盖部位的壁厚。对低温控制闸阀连接端，法兰连接铸钢阀体应为整体法兰类型，不允许在阀体上焊接法兰。整体铸造的法兰端低温控制闸阀阀体，不允许去除法兰端后成为焊接端阀体。锻钢低温控制闸阀允许焊接法兰，但必须采用对焊结构。阀盖与阀体应当采用螺栓连接。阀门密封副应设计成金属对金属密封的金属密封副结构。对阀体上的阀座结构，允许直接在阀体上加工密封面或直接堆焊硬质合金。

    装配低温控制闸阀时应对所有零件进行清洗，去除油脂、铁屑等杂物。装配过程中在阀门内部不得使用任何形式的油脂。

法兰连接低温闸阀产品结构设计特点

    超达研制生产的低温控制闸阀具有通道流畅、流阻系数小、安全可靠、使用寿命长、刚性好、操作轻便灵活等特点。

    低温控制闸阀阀板、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，硬度高，耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长；低温控制闸阀阀杆用渗氮钢制成，表面氮化处理，低温控制闸阀有良好的抗腐蚀性、抗擦伤性和耐磨性；低温控制闸阀可配置有电动控制机构、气动控制装置等。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证，并在国内头一家通过API600闸阀认证。

钢制低温控制闸阀标准规范

 设计制造标准：BS 6364、API 600、ISO 10434、GB/T 24925、API 6D
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B16.5（对于NPS≤24）、ASME B16.47、API 605、MSS SP-44（对于NPS＞24）、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

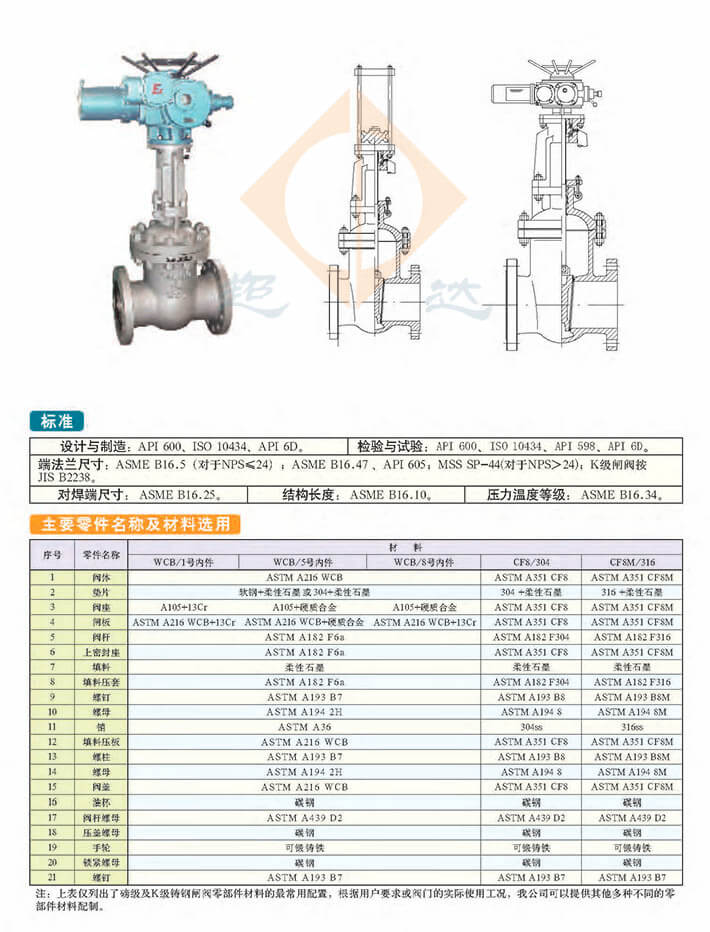

低温控制闸阀零部件材料

低温控制闸阀结构外形尺寸
