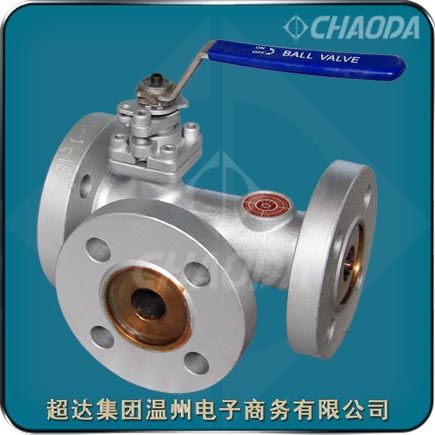

焦炉氨水系统专用组合式三通阀门

   超达集团专业研制生产的组合式三通阀被评为浙江省科学技术成果。

   由于组合式三通阀中的直通式浮动球阀仅起高压系统一侧的开启与关闭作用，而不是起三通转换功能，因此，即使球体与阀座在使用一段时间后装配预紧力消失，球体与阀座之间出现间隙，在球阀关闭时，高压侧介质的压力仍能将球体推向出口侧阀座，使球体与出口侧阀座之间紧密接触，故阀门仍具有很好的密封性能，组合式三通阀彻底解决了传统的L型三通球阀容易密封失效的问题。而低压侧止回阀采用不锈钢制造，设计独特，动作灵敏，密封可靠，使用寿命相当长。

口径：DN20～DN32
压力：PN40～PN64
材质：碳钢、不锈钢
驱动：手动、电动、气动
应用：焦炉高压氨水喷射循环系统高低压转换系统
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

手动组合式三通球阀产品概述

    超达集团研制开发的YQ44F-40 DN25型组合式三通阀由直通式浮动球阀与套筒式止回阀组合而成，左侧球阀接高压系统，右侧止回阀接低压系统，中间出口接排放管路，当球阀关闭时，高压通道切断，止回阀阀瓣在低压介质的推动下自动开启，低压氨水由中间出口通道排出。当球阀开启时，高压氨水将止回阀阀瓣推向阀座，止回阀关闭，低压通道被切断，高压氨水由中间出口通道排出。喷射完毕后，关闭球阀，止回阀自动开启，低压氨水又能自动排放。因此，只要橡操作传统的三通球阀一样，将球阀阀杆作90℃开关，即能完成高低压切换。

法兰连接组合式三通阀门结构设计特点

    超达研制生产的组合式三通阀除了具有一般球阀的流体阻力小、启闭迅速、密封性能好等优点外，组合式三通阀采用整体式结构设计，简单、紧凑、轻巧、耐用，与常用的两体式球阀比较，取消了中间的两个螺栓连接法兰，减少了泄漏点，密封更加可靠。采用增强聚四氟乙烯阀座，耐压、耐温、耐磨性能更好，使用寿命更长。

    1、组合式三通阀中的直通式浮动球阀仅起高压系统一侧的开启与关闭作用，而不是起三通转换功能。在球阀关闭时，高压侧介质的压力仍能将球体推向出口侧阀座，使球体与出口侧阀座之间紧密接触，故阀门仍具有很好的密封性能，组合式三通阀彻底解决了传统的L型三通球阀容易密封失效的问题。而低压侧止回阀采用不锈钢制造，设计独特，动作灵敏，密封可靠，使用寿命相当长。

    2、组合式三通阀的结构长度及连接尺寸与传统的L型三通球阀相同，更换阀门方便。

    3、操作简单方便，与传统的L型三通球阀完全相同。

    4、阀体为整体式结构设计，能更有效地防止阀门的外漏，阀门的总体设计更趋完善。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

组合式三通阀标准

 设计制造标准：Q/ZCD 02-2008
 结构长度标准：GB/T 12221
 连接法兰标准：GB/T 9113、JB/T 79.1、HG/T 20592等

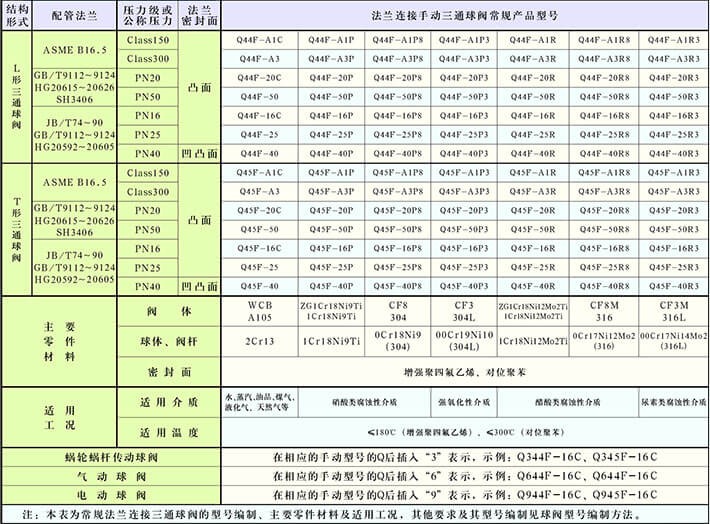

 试验检验标准：GB/T 13927、GB/T 26480、JB/T9092

组合式三通阀零部件材料

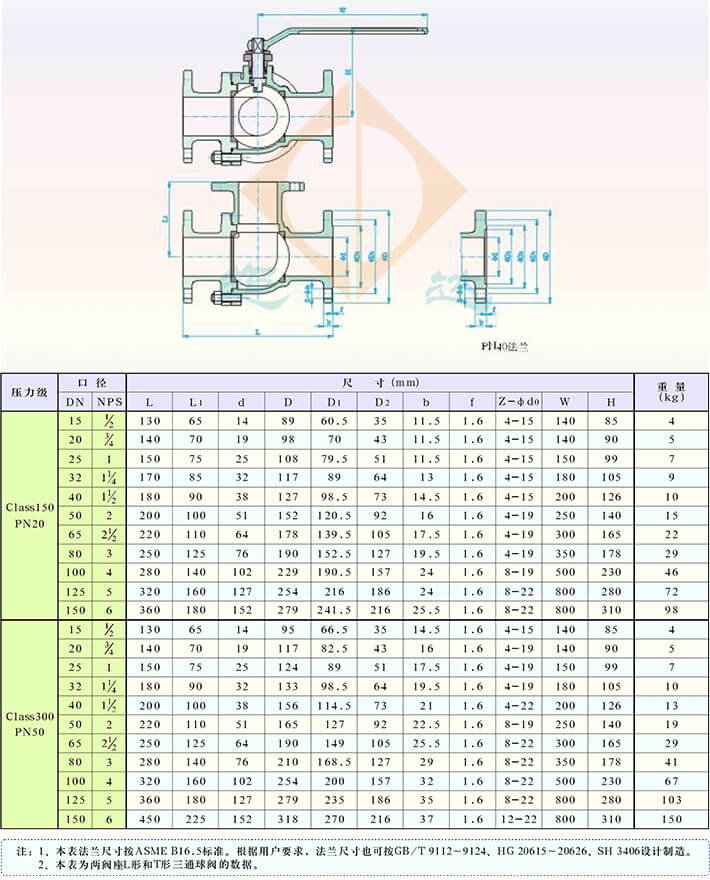

组合式三通球阀结构外形尺寸
