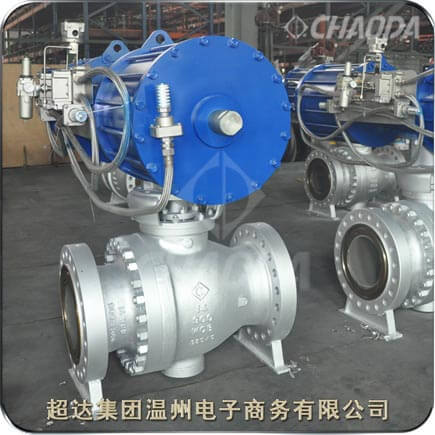

超达集团煤制天然气阀门
煤制天然气专用阀门
超达集团专业研制生产煤制天然气阀门等阀门产品，超达生产的煤制天然气阀门具有产品密封性能好、使用安全可靠、使用寿命长等特点。采用弹性成型聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能，适用于高中压燃气输送管路。煤制天然气阀门使用于城市液化气石油气贮备站，也使用于炼油厂，石油化工厂，石油化工厂的液化气系统，作为控制介质截的启闭装置。
口径：NPS1/2～NPS20、DN15～DN500
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业
荣誉：浙江出口名牌、高新技术产品、国家专利产品
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn
煤制天然气阀门产品概述
煤制天然气阀门适用于Class150～Class1500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的煤制天然气阀门可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。煤制天然气阀门的驱动方式为手动、蜗轮传动、气动或电动。煤制天然气阀门一般采用法兰连接，也可采用对焊连接。
煤制天然气阀门产品结构设计特点
超达研制生产的煤制天然气阀门具有产品密封性能好、使用安全可靠、使用寿命长等特点。
1、手轮顺时针方向转时，阀杆向下移动，阀瓣下降使密封面密合，将通路切断.逆转时则开启，阀杆提到较高点上密封起作用。
2、本阀门增加了一个上密封.在阀门开启状态时，与填料一起两层密封作用，并对填料有一定的保护作用。
3、本阀门采用尼龙制品作密封面，填料为软成形填料，上密封也为软材质，密封性能较好。
超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。
煤制天然气阀门标准规范
设计制造标准：API、GB、JB
结构长度标准：ASME B 16.10、GB/T 12221
连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208
煤制天然气阀门零件材料
| 阀体、阀盖 | 阀杆、球体 | 密封面 | 填料 |
| WCB/不锈钢 | 不锈钢 | 不锈钢和聚四氟乙烯 | 聚四氟乙烯 |
煤制天然气阀门结构外形尺寸
| 公称通径、DN(mm) | Q41F-25型主要连接尺寸和外形尺寸（mm） | 重量(kg) | ||||||||
| L | D | D1 | D2 | Z-фd | H | b | f | Do | ||
| 15 | 130 | 95 | 65 | 45 | 4-14 | 103 | 16 | 2 | 100 | 3 |
| 20 | 140 | 105 | 75 | 55 | 4-14 | 112 | 16 | 2 | 160 | 4 |
| 25 | 150 | 115 | 85 | 65 | 4-14 | 123 | 16 | 2 | 160 | 5 |
| 32 | 165 | 135 | 100 | 78 | 4-18 | 150 | 18 | 3 | 250 | 8 |
| 40 | 180 | 145 | 110 | 85 | 4-18 | 156 | 18 | 3 | 250 | 11 |
| 50 | 200 | 160 | 125 | 100 | 4-18 | 172 | 20 | 3 | 350 | 14 |
| 65 | 220 | 180 | 145 | 120 | 8-18 | 197 | 22 | 3 | 350 | 20 |
| 80 | 250 | 195 | 160 | 135 | 8-18 | 222 | 22 | 3 | 450 | 28 |
| 100 | 320 | 230 | 190 | 160 | 8-23 | 253 | 24 | 4 | 450 | 36 |
| 125 | 400 | 270 | 220 | 188 | 8-25 | 286 | 28 | 4 | 600 | 62 |
| 150 | 400 | 300 | 250 | 218 | 8-25 | 275 | 30 | 4 | 800 | 80 |
