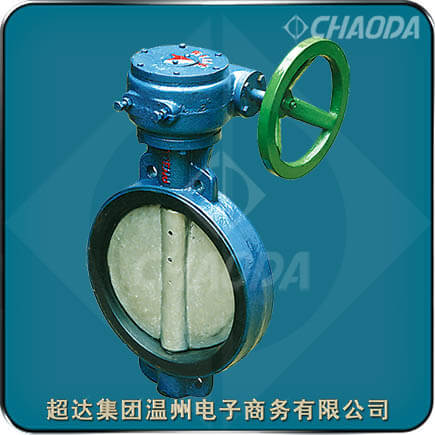

对夹式中线内衬胶蝶阀

    中线对夹连接衬胶蝶阀蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。中线对夹连接衬胶蝶阀密封结构采用聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座、使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆，使蝶板具有较强的抗腐蚀性能。

中线对夹连接衬胶蝶阀性能参数

型号：D71J、D371J、D671J等
口径：NPS2～NPS48、DN50～DN1200
压力：Class150、PN6～PN16
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

软密封中线对夹蝶阀产品概述

    中线对夹连接衬胶蝶阀是阀杆轴心、蝶板中心、阀体中心在同一位置上的蝶阀。阀座采用衬胶结构，具有优良的防腐（耐碱、盐性能、耐弱酸侵蚀等）性能，操作力矩小，启闭迅速。可作快速切断或调节流量之用。安装前，必须仔细核对中线对夹连接蝶阀标志的压力，通径是否符合使用要求，消除运输过程所造成的缺陷，并消除阀件的污垢。安装时，可将手动中线对夹式蝶阀按连接方式直接装置在管路上。一般情况下，可安装在管路任意位置上，但需便于操作的检修。

中线对夹连接衬胶蝶阀结构设计特点

    超达研制生产的中线对夹连接衬胶蝶阀中线对夹连接衬胶蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，驱动力矩小、操作简便、迅速。

1、衬胶设计，使中线对夹连接衬胶蝶阀具有耐碱盐和弱酸侵蚀性能。

2、本阀具有双向密封功能，中线对夹连接衬胶蝶阀安装时不受介质流向的控制。

3、密封件易更换，密封性能可靠达到双向密封零泄漏。

4、密封材料耐老化、耐腐蚀，使用寿命长。

5、启闭力矩小，操作方便。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

中线对夹连接衬胶蝶阀标准

 设计制造标准：API 609、GB/T 12238
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

中线对夹连接衬胶蝶阀零件材料

中线对夹连接衬胶蝶阀结构尺寸
