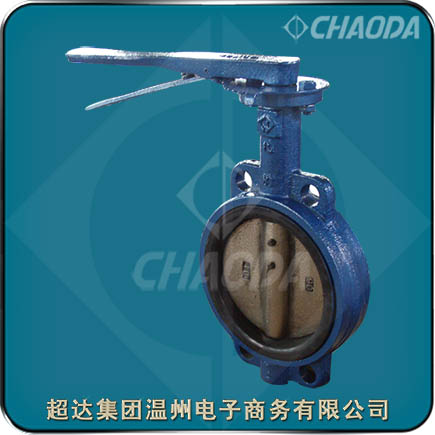

国标软密封蝶阀

    软密封蝶阀密封副的两侧一侧是金属材料，另一侧是有弹性的非金属材料的被称为"软密封”。这种密封的密封性能较好，但不耐高温，易磨损，机械性较差.如:钢+橡胶;钢+四氟聚乙烯等。软密封座采用具有一定强度、硬度和耐温性能的非金属材料制作，密封性能好，可以作到零泄漏，但寿命和对温度的适应性比较差。

型号：D41F、D363F、D674F等
口径：NPS4～NPS48、DN100～DN1200
压力：Class150、PN6～PN16
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

软密封蝶阀产品概述

    软密封蝶阀适用于Class150、PN6～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的软密封蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。软密封蝶阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。软密封蝶阀一般采用法兰连接，也可采用对焊连接。

    电动软密封蝶阀，在目前的管道中能够起到较好的密封作用，由于这种形式的蝶阀的密封面采用了材质较软的材料进行设计制造的，而一般来说这种材质的密封性能都比较良好，所以能够起到一定的高效的截断密封。

手动软密封蝶阀结构设计特点

    超达研制生产的软密封蝶阀具有以下特点：

    蝶板与轴的联结采用特殊销结构，联结牢固，可靠性高。阀体内壁采用橡胶整体硫化结构，彻底隔断了介质与阀体金属的接触，加之耐腐蚀的蝶板，阀门具有优异的防腐性能。蝶板采用薄饼状结构，加之全通经阀座，阀门具有很低的流阻。橡胶阀座整体硫化再阀体上，阀门开关过程中阀座不会有任何移位与错动。阀门全关时，阀座歌城压缩量均匀，阀门具有较低的操作扭矩。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

软密封蝶阀标准

 设计制造标准：API 609、GB/T 12238
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

软密封蝶阀零件材料

软密封蝶阀结构尺寸
