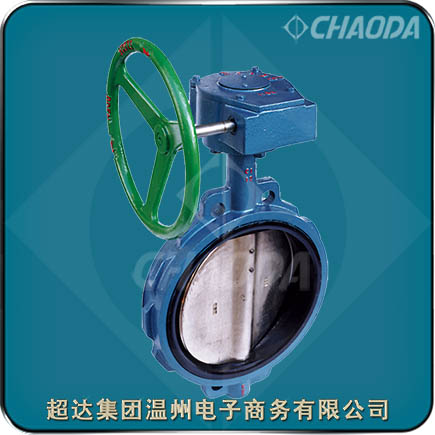

内衬橡胶软密封蝶阀

    衬胶蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。衬胶蝶阀阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。

    超达集团专业研制生产衬胶蝶阀等阀门产品，超达生产的衬胶蝶阀具有结构紧凑、便于安装、流阻小、流通量大、操作轻便、安装方向不受限、密封性能好等特点。

型号：D41J、D343J、D344J、D641J、D663J等
口径：NPS4～NPS48、DN100～DN1200
压力：Class150、PN6～PN16
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

衬胶蝶阀产品概述

    衬胶蝶阀适用于Class150、PN6～PN16的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的衬胶蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。衬胶蝶阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。衬胶蝶阀一般采用法兰连接，也可采用对焊连接。

    衬胶蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。

衬胶蝶阀结构设计特点

    超达研制生产的衬胶蝶阀具有结构紧凑、便于安装、流阻小、流通量大、操作轻便、安装方向不受限、密封性能好等特点。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

衬胶蝶阀标准

 设计制造标准：API 609、GB/T 12238、JB/T 8527
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

衬胶蝶阀零部件材料

衬胶蝶阀结构尺寸
