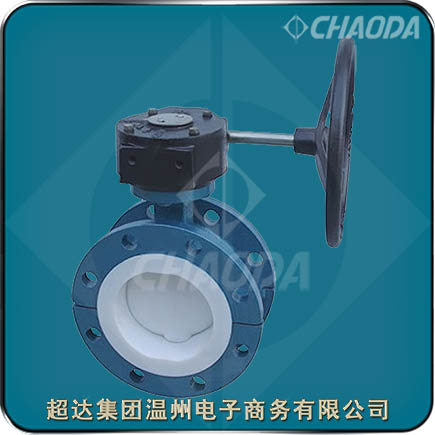

内衬氟软密封蝶阀

    超达集团专业研制生产衬氟蝶阀等阀门产品，超达生产的衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。

    衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，配以阀座基部的 硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。

衬氟蝶阀性能参数

型号：D44F、D74F、D341F、D373F等
口径：NPS4～NPS48、DN100～DN1200
压力：Class150、PN6～PN16
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

衬氟蝶阀产品简介

    衬氟蝶阀适用于Class150、PN6～PN16的各种管路上，用于截断或接通管路中的介质。选用不同的材质，超达集团的衬氟蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。衬氟软密封蝶阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。衬氟蝶阀一般采用法兰连接，也可采用对焊连接。

衬氟蝶阀产品结构特点

    超达研制生产的衬氟蝶阀具有结构简单、体积小、重量轻、材料耗用省，、操作简便、迅速。选用不同材料的零件，可适应不同的介质、工况，使成本与性能达到较佳效果。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

衬氟蝶阀标准规范

 设计制造标准：API 609、GB/T 12238、JB/T 8527
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

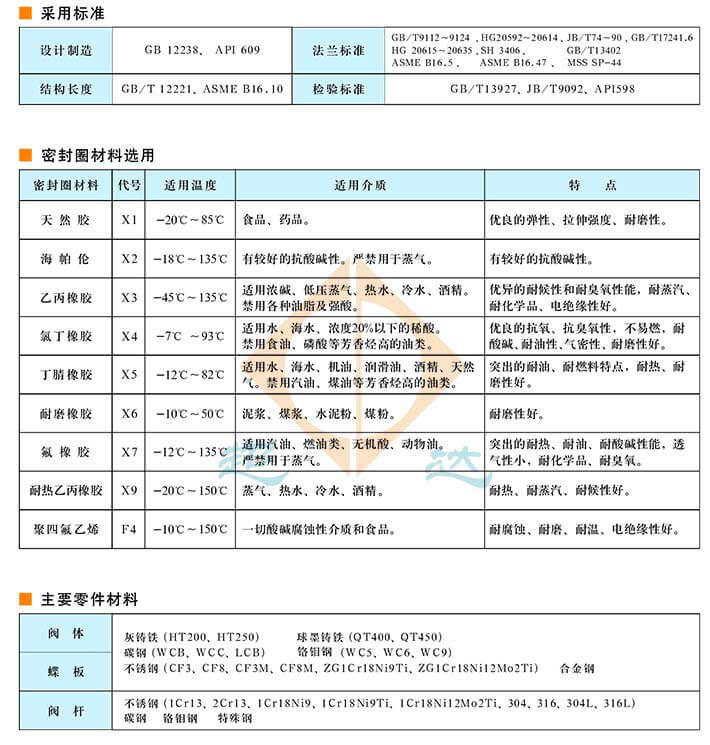

衬氟蝶阀零件材料

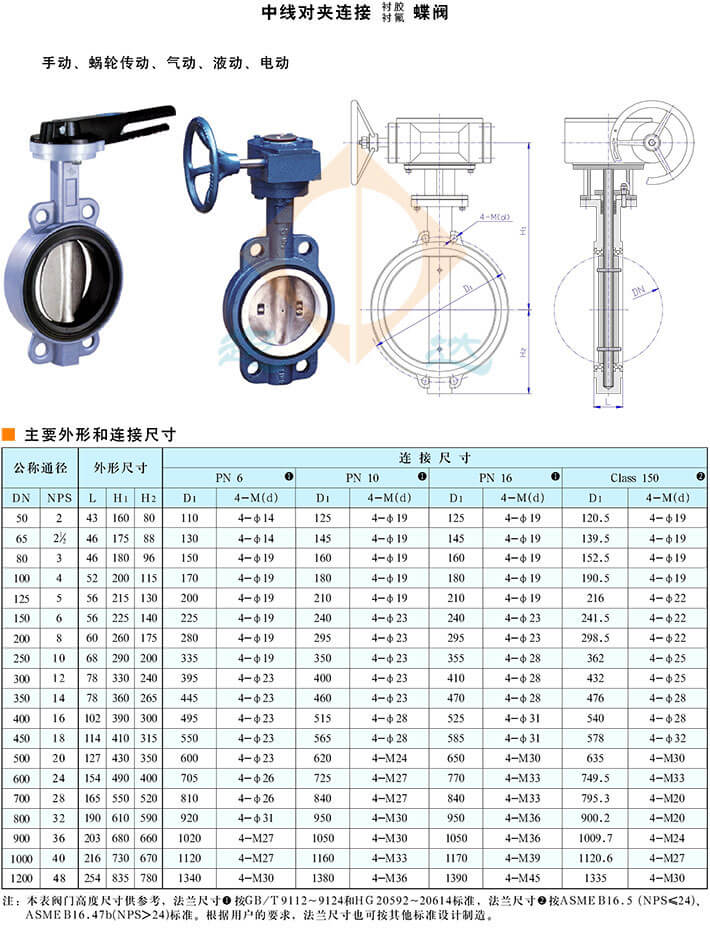

衬氟蝶阀结构尺寸
