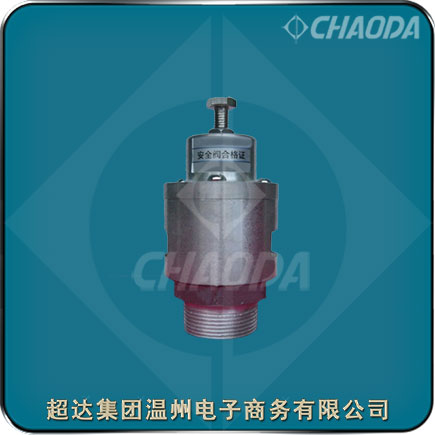

罗茨风机安全阀

    超达集团专业研制生产罗茨风机安全阀等阀门产品，超达生产的罗茨风机安全阀具有阀门结构紧凑、介质排放顺畅、重量轻、结构简单、阀门使用方便、性能稳定、低压下能非常准确，灵敏的动作、罗茨风机安全阀的动作性能更加稳定可靠、阀门动作时平稳无振动等特点。

    因为要求罗茨风机安全阀在低压下工作，所以阀座与阀体的接触面是经过精密加工的，如果有异物附着在阀座周围，阀体动作时，异物就会被吸附到接触面上，由此形成阀体泄露的原因。另外，请注意安全阀在搬运过程中是否受到冲击，这也是造成阀体泄露的原因。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：AF4QH、AF4QW
口径：DN40～DN200
压力：
材质：碳钢、不锈钢、合金钢、双相钢
驱动：自动
应用：风机、鼓风机行业

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

罗茨风机安全阀产品概述

    选用不同的材质，超达集团的罗茨风机安全阀适用于低压空气介质。罗茨风机安全阀的驱动方式为自动。罗茨风机安全阀一般采用法兰连接。

    风机专用安全阀用于风机系统，作为超压保护装置，是结合风机的特定工况和参数而研制开发的一种新型的阀门，它用于保护风机及设备的安全，当风机及设备中的压力异常升高到某一规定值（安全阀的开启压力）时，安全阀能够自动开启并排放介质，以防止压力继续升高，当风机及设备中的压力降低到某一规定值（安全阀的回座压力）时，安全阀自动关闭。

    风机安全阀注意事项：

1、确定安全阀开启压力

为了防止风机系统的设备因超压而损坏，风机安全阀一般由风机系统的设备强度来确定风机安全阀的开启压力。由于风机的工作压力较低，一般建议风机安全阀的开启压力为风机工作压力的1.2倍。

2、确定安全阀公称通径

安全阀在排放压力下的排量应该略大于风机的排量。根据安全阀的排量表确定安全阀的公称通径。对于排量表未列出的开启压力及排放压力数值，可通过插值法计算相应的排量。可以采用多台安全阀并联使用来扩大安全阀的排量。可以采用多台安全阀并联使用来扩大安全阀的排量。

3、确定安全阀的弹簧压力分级

为了使安全阀具有良好的动作性能，对于相同口径不同开启压力的安全阀需要配置不同刚度的弹簧，我公司对一个系列的弹簧进行了压力分级，每一规格的弹簧只能在一定的开启压力范围内使用，由于每一规格的弹簧适用的压力范围非常有限，因此，用户订货时除了需要告知阀门的型号、公称通径以外，还须告知安全阀的开启压力，以便制造厂正确的配置弹簧，保证安全阀具有良好的动作性能。

罗茨风机安全阀产品结构设计特点

    与传统安全阀比较，具有阀门的结构更为紧凑，介质的排放更加通畅，重量只有传统安全阀的1/3～1/5。比传统安全阀的结构更加简单，阀门的使用也更加方便，阀门的性能更加稳定等特点：

    1.由于风机主要用于低压空气介质，因此罗茨风机安全阀取消了出口排放法兰，而采用阀体四周均布的小孔直截排放介质，同时将弹簧腔体直接设置在阀瓣背部，采用上述专利结构后，阀门的结构更为紧凑，介质的排放更加通畅，而阀门的重量却只有传统安全阀的1／3～1／5。

    2.罗茨风机安全阀在阀瓣与阀座间采用了压力积聚槽的专利结构设计，与传统安全阀采用调节圈及定为螺钉的结构相比较，结构更加简单，阀门的使用也更加方便，而阀门的性能却更加稳定。

    3.传统安全阀的较低开启压力一般为0.1MPa，而用于风机的安全阀，其开启压力往往要求低于0.1MPa，传统安全阀即使改用刚度较小的弹簧，在低压下也不能准确、灵敏的动作。而罗茨风机安全阀设计的开启压力范围为0.02～0.2MPa，因此罗茨风机安全阀在低压下能够非常准确、灵敏的动作。

    4.罗茨风机安全阀的弹簧通过阀杆作用在阀瓣上的力作用点与阀瓣密封面非常接近，而传统安全阀力的作用点远离阀瓣密封平面，因此，与传统安全阀相比，罗茨风机安全阀的动作性能更加稳定可靠。

    5.传统安全阀通过出口通道向一个方向排放介质，因此介质排放时容易引起系统的振动，而罗茨风机安全阀是通过阀体上周向均布的小孔向四周均匀排放介质，因此，阀门动作时平稳无振动。

    6.罗茨风机安全阀没有调节圈，使用非常简单，安全阀出厂时已按用户要求的开启压力调试好，用户直接将安全阀安装在系统上即可使用。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证，并在国内头一家通过API600闸阀认证。

罗茨风机安全阀标准规范

 设计制造标准：API、GB、JB
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

罗茨风机安全阀零部件材料

罗茨风机安全阀结构外形尺寸
