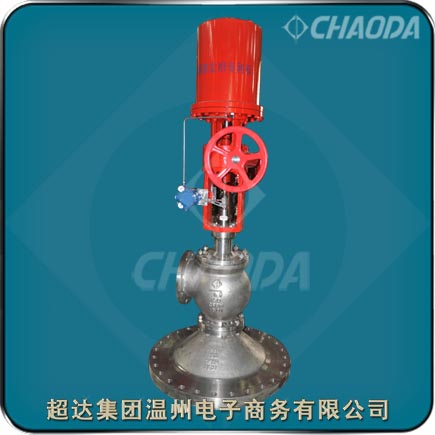

煤化工黑水灰水调节阀

    浙江超达阀门股份有限公司根据调研国内外的黑水、灰水调节阀的优势与缺点，深入研究黑水、灰水、灰浆、煤渣等工况条件，结合超达多年来研制生产黑水、灰水专用阀门的经验积累，成功研制开发了用于煤化工行业的黑水、灰水调节阀，申请了国家发明专利。黑水/灰水调节阀主要用于煤化工、煤制油行业的气化炉装置，具有防共振、旋涡、硬裂、闪蒸、冲刷、气蚀，介质中含有固体颗粒和闪蒸工况的流量控制高压差调节阀等优点。独特的流体结构设计、选用特殊工艺、材料配方和气动执行机构，使黑水灰水调节阀的性能更加稳定可靠。阀体材质可选用WCB、WC6-12、304、316L、双相钢、特种材料等。阀体可选择锻造或铸造。此阀完全可以替代国外的黑水、灰水调节阀。

型号：CDT647YG
口径：NPS1～NPS28、DN25～DN700
压力：Class150～Class2500
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、齿轮传动、电动、气动
应用：煤化工系统中激冷室、碳洗塔、闪蒸罐等设备

荣誉：高新技术产品、国家专利产品

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

煤化工黑水灰水调节阀产品概述

    黑水灰水调节阀用于调节介质流量。选用不同的材质，超达集团的煤化工黑水灰水调节阀可分别适用于煤化工系统中激冷室、碳洗塔、闪蒸罐等设备。煤化工黑水灰水调节阀的驱动方式为手动、蜗轮传动、气动或电动。黑水灰水调节阀一般采用法兰连接，也可采用对焊连接。

    煤化工系统中激冷室、碳洗塔、闪蒸罐等设备相同的工况为，压差大、温度高、腐蚀性强、介质含有固体颗粒、易发生闪蒸气蚀等问题。对阀门的破坏主要表现为：高速流体及固体颗粒对阀门内壁及内件的冲蚀破坏和介质电、化学腐蚀破坏。

黑水灰水调节阀产品结构设计特点

    超达研制生产的黑水灰水调节阀主要用于煤化工、煤制油行业的气化炉装置，具有防共振、旋涡、硬裂、闪蒸、冲刷、气蚀，介质中含有固体颗粒和闪蒸工况的流量控制高压差调节阀等优点。独特的流体结构设计、选用特殊工艺、材料配方和气动执行机构，使黑水灰水调节阀的性能更加稳定可靠。

    黑水灰水调节阀阀体材质可选用WCB、WC6-12、304、316L、双相钢、特种材料等。阀体可选择锻造或铸造。此阀完全可以替代国外的黑水、灰水调节阀。

    黑水/灰水调节阀的特点:

1.流体：设计工艺上解决了旋涡难题，并保证了流体畅通。

2.共振套：设计共振套有效的解决了高压差产生的共振。

3.共振套工艺：共振套内腔设计了刮刀，有效的刮去了阀芯表面的结焦，防卡死功能。

4.阀杆：防旋涡设计，阀杆与阀芯采用机械连接。

5.阀芯与阀座：阀芯与阀座采用整体碳化钨(HRA93)有效的解决了闪蒸、颗粒冲刷、气蚀等苛刻问题。

6.流道设计：进出口流道及变径区采用了热压式镶嵌整体碳化钨解决了进出口流道冲刷、闪蒸、颗粒冲刷、气蚀、硬裂等技术问题。

7.维护：设计结构维护拆装简便。

    执行机构特点:

1.采用大推力双作用气缸式执行器，缸体材料可选用合金钢或碳素钢，气缸内径喷涂硬质合金，耐磨损承压大、寿命长，较大承压能力为12kg/cm2。

2.电装可根据用户选择。

3.定位器可选用日本YAMATAKE公司的AVP302智能型，具有对定位器、执行器和调节阀监控自诊断功能，也可根据用户选择。

4.空气过滤器减压阀可选用日本YAMATAKE公司的KZ302型，环境温度范围-40℃～800℃，满足工况要求，也可根据用户选择。

5.电磁阀选用ASCO品牌，也可根据用户选择。

    结构设计特点:

    1.旋涡：阀前管径大，调节阀有缩径介质流向调节阀时产生旋涡，造成了阀芯与阀杆的旋转和本体冲损，使调节阀不能正常工作，超达公司精心设计研发了能解决旋涡的技术。

    2.共振套：阀芯、阀座材料是镶嵌整体碳化钨，碳化钨材料硬度高(硬度可达HRA93) ，但调节阀在高压差工作下产生共振，易脆断，超达公司设计研发了共振套解决了调节阀在高压差工作下产生的共振。

    3.阀杆及阀芯连接特点：阀杆采用合金钢材料、阀芯采用整体碳化钨材料；采用机械方式连接能有效的防止旋涡、共振断裂、闪蒸、颗粒冲刷、气蚀等苛刻问题。

    4.刮刀特点：黑水、灰水在高温下容易结焦，如果调节阀内件设计工艺不合理容易卡死阀芯，不能正常工作造成停车危险性，超达公司研发了防卡死功能，在共振套内腔设计了刮刀功能有效的刮去阀芯表面的结焦使调节阀不会卡死，保证了设备正常运转，大大提高了经济效益和安全性。

    5.流道：闪蒸系统进出口流道在高压差工作下易出现冲刷、闪蒸、气蚀、硬裂等问题，本公司在进出口流道及变径区采用了热压式镶嵌整体碳化钨解决了进出口流道冲刷、闪蒸、颗粒冲刷、气蚀、硬裂等技术问题。

    6.垫片与填料：垫片为石墨金属缠绕垫；填料为石墨填料。

    7.维护：阀门维护时只要打开阀盖后同时带出阀芯，维护简便。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

黑水灰水调节阀标准

 设计制造标准：API、GB、JB
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

黑水灰水调节阀零部件材料

黑水灰水调节阀结构外形尺寸
