超达集团波纹管截止阀

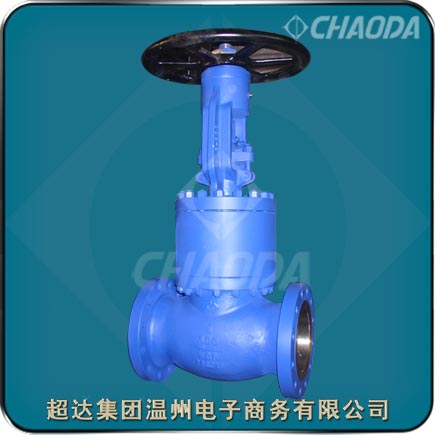

法兰式波纹管截止阀
波纹管截止阀采用双重的密封设计。如果波纹管失效,阀杆填料则可以避免阀门泄露。波纹管截止阀结构合理、密封可靠、性能优良、造型美观。波纹管截止阀没有流体损失,降低能源损失,提高工厂设备安全。
型号:WJ41T1~T8、WJ41W、WJ41H
口径:NPS1/2~NPS20、DN15~DN500
压力:Class150~Class1500、PN16~PN160
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业
荣誉:浙江出口名牌、高新技术产品、国家专利产品
超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn
法兰式波纹管密封截止阀概述
法兰式波纹管密封截止阀驱动方式为手动、蜗轮传动、气动或电动。波纹管截止阀一般采用法兰连接,也可采用对焊连接。波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用波纹管密封的设计,完全解决了普通阀门阀杆填料密封老化快易泄露的缺点,减少了维修费用及频繁的维修保养。波纹管截止阀在高温、低温、剧毒、强腐、节能等领域有着显而卓见的独特优势。
手动波纹管密封截止阀结构设计特点
超达研制生产的手动波纹管密封截止阀具有密封面堆焊硬质合金、阀杆经过调质和表面氮化处理、双重密封、具有阀杆升降位置指示等特点。
手动波纹管密封截止阀结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准。密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。
超达阀门集团股份有限公司建立了严格的质量管理和保证体系,并持续改进,先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。
波纹管截止阀标准
设计制造标准:API、GB、JB
结构长度标准:ASME B 16.10、GB/T 12221
连接法兰标准:ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
试验检验标准:API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208
波纹管截止阀零件材料
型号 | WJ41H-16C | WJ41H-25C | WJ41H-16P | WJ41H-25P | WJ41H-16R | WJ41H-25R | |
工作压力(MPa) | 1.6 | 2.5 | 1.6 | 2.5 | 1.6 | 2.5 | |
适用温度(℃) | ≤425 | ≤200 | |||||
适用介质 | 无腐蚀性介质 | 腐蚀性介质 | |||||
材料 | 阀体、阀盖、闸板 | 碳素钢 | CF8 | ||||
阀杆 | 铬不锈钢 | CF8 | CF3 | ||||
密封面 | 铬不锈钢或碳钢堆焊硬质合金 | 铬不锈钢或碳钢堆焊硬质合金 | |||||
填料 | 柔性石墨或夹不锈钢丝柔性石墨 | 柔性石墨或夹不锈钢丝柔性石墨 | |||||
波纹管 | 304SS | 304SS | 316SS |
波纹管截止阀外形结构尺寸
型号 | WJ41-16 | ||||||||||||||
压力等级 | PN16 | ||||||||||||||
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量(Kg) | 5 | 5 | 5.5 | 11 | 13.5 | 19 | 26 | 36 | 46 | 74 | 102 | 168 | 270 | 420 | 620 |
型号 | WJ41-25 | ||||||||||||||
压力等级 | PN25 | ||||||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 190 | 195 | 225 | 260 | 280 | 310 | 340 | 395 | 435 | 470 | 535 | 590 | 630 | 680 | 720 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量(Kg) | 5 | 5 | 5.5 | 11 | 14 | 20 | 27 | 37 | 48 | 77 | 105 | 172 | 3100 | 520 | 690 |
