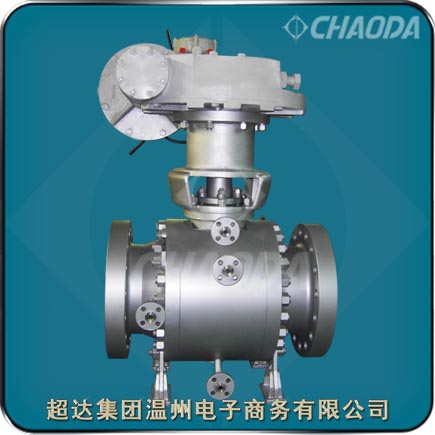

法兰式波纹管密封球阀

    波纹管球阀适用于Class150～Class1500、PN16～PN100的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。波纹管球阀的驱动方式为手动、蜗轮传动、气动或电动。波纹管球阀一般采用法兰连接，也可采用对焊连接。波纹管密封球阀通过填料和波纹管的双重作用实现阀杆密封，达到阀门和外界的零泄露。由于波纹管只能承受拉压作用力，只适合于在启闭过程中阀杆作直线升降运动的阀门，所以波纹管阀门一般仅限于截止阀或闸阀。为使波纹管密封的原理的到更广泛的应用，研制开发了波纹管密封球阀。

型号：WQ47Y
口径：NPS1/2～NPS20、DN15～DN500
压力：Class150～Class1500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江出口名牌、高新技术产品、国家专利产品

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

波纹管密封球阀概述

    波纹管密封球阀主要由阀体、上阀杆、阀杆、波纹管、下阀杆和销等组成。在上、下阀杆上均开有一对螺旋轨道槽（螺旋方向相同），两销固定在阀杆上且销可在上、下阀杆的轨道槽内自由移动。下阀杆和球体相连控制阀门的启闭。

    波纹管球阀工作原理：当上阀杆旋转时，安装在波纹管球阀阀杆上的销有旋转的趋势，但阀杆的下部螺旋槽和上部的螺旋槽的旋向相同，将施加－反向的力有阻碍其运动的趋势。根据力的平衡原理对阀杆分析，阀杆将在螺旋槽的作用下仅作上下的伸降运动。又由于波纹管是焊接在阀杆上，阀杆的升降保证了波纹管使用的安全性。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司，专业销售超达集团的产品，主要有“超达”牌阀门产品。“超达”牌阀门荣获浙江省著名商标、浙江名牌产品、浙江出口名牌等称号，并荣获了81项国家专利等。

国标波纹管密封球阀产品结构设计特点

    超达研制生产的国标波纹管密封球阀具有产品密封性能好、使用安全可靠、使用寿命长等特点。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进，先后通过了ISO9001、ISO14001、OHSAS18001、API600、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证。

波纹管球阀标准规范

 设计制造标准：API、GB、JB
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

波纹管球阀零部件材料

波纹管球阀外形结构尺寸
