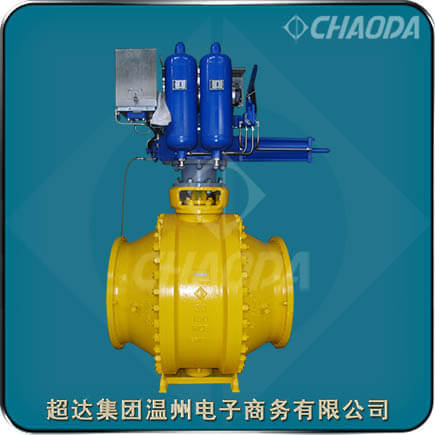

钢制气液联动球阀

    目前球阀主要作为一种开关阀门在国内外得到了广泛的应用，其设计和生产制造技术已经比较成熟。但是将球阀作为一种调节阀门的应用还很较。普通的球阀调节性能差，调节精度低。超达集团专业研制生产气液联动球阀等阀门产品，超达生产的气液联动球阀具有以高压天然气或手泵作为动力源，无需外加机械或电力设备，事故率低，安全可靠，经济性好。气液联动球阀属于煤化工阀门的一种广泛应用于长输天然气管道，具有自然的防静电结构、完全的防火结构设计、优异的密封性能、先进的球体和阀座硬化技术等特点。

    超达集团温州电子商务有限公司作为超达阀门集团股份有限公司的独资子公司，依托超达阀门集团（简称“超达集团”）严格的质量管理和保证体系（通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等体系和产品认证，并在国内头一家通过API600闸阀认证），团结的研发团队（省级重点企业研究院、省级重点企业技术创新团队、省级企业技术中心、省级高新技术企业研究开发中心、省级高新技术特色产业阀门中试基地），先进的加工制造设备，完善的理化试验和检测手段（光谱仪、氦质谱检漏仪、高低温综合性能试验装置等），为用户提供更多更好的优质产品和满意的服务！

型号：QA641F 、QA647F
口径：NPS4～NPS24、DN100～DN600
压力：Class150～Class2500、PN16～PN160
材质：碳钢、不锈钢、合金钢、双相钢
驱动：气液动
应用：石油，化工，天然气，石化，煤化工等行业

荣誉：浙江名牌产品、浙江出口名牌、
          高新技术产品、国家专利产品...

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

气液联动球阀产品概述

    气液联动球阀一般用于长距离输送天然气管道上，因为这种地方设置压缩空气或电源成本非常大，因此就采用管道内的天然气的压力作为动力，压缩油作为介质使阀门进行开启/关闭等动作。气液联动球阀具有传动稳定、容易控制、不需要电源等优点。气液联动球阀以高压天然气作为动力，常作为输气管道的线路截断阀使用。气液联动球阀在我国西气东输管道和四川油气田环形干线管网得到了广泛应用。

    手动方式，只需要更换不同挡位，压动手泵手柄，便可实现开关操作；气动方式，按“左开右关”方向拉动操作手柄，便可完成开关操作；若用计算机设定参数并启动自动功能，则可以实现气液联动球阀的自动控制。如果阀门安装了远传遥控装置(RTu)，则可以通过信号远传来实现气液联动球阀的遥控。

    超达集团温州电子商务有限公司是超达阀门集团股份有限公司的全资子公司，专业销售超达集团的产品，主要有“超达”牌阀门产品。“超达”牌阀门荣获浙江省著名商标、浙江名牌产品、浙江出口名牌等称号，并荣获了81项国家专利等。

气液联动球阀产品结构设计特点

    超达研制生产的气液联动球阀具有手动、液动、气动和遥控等四种操作模式，可以根据实际运行工况自行选择操作模式，以提高阀门的安全可靠性。具有以下产品特点：

1、非正常工况的自动切断功能

     气液联动球阀分别设置了一个压力上、下限和一个压降速率，以满足运行需要。当管道压力高于或低于压力上下限时，球阀自动关闭。如果管道发生**或破裂事故，当检测到的压降超过设定的压降速率时，阀门也将自动关闭。

2、多种操作模式

     气液联动球阀具有手动、自动、气动和遥控等四种操作模式，可以根据实际运行工况自行选择操作模式，以提高阀门的安全可靠性。手动方式，只需要更换不同挡位，压动手泵手柄，便可实现开关操作；气动方式，按“左开右关”方向拉动操作手柄，便可完成开关操作，若用笔记本计算机设定参数并启动自动功能，则可以实现阀门的自动控制。如果阀门安装了远传遥控装置(RTu)，则可以通过信号远传来实现阀门的遥控。目前，陕京输气管道已经在线启用了遥控关闭功能。

3、 安全性高

     气液联动球阀以高压天然气或手泵作为动力源，无需外加机械或电力设备，事故率低，安全可靠，经济性好。

    超达阀门集团股份有限公司建立了严格的质量管理和保证体系，并持续改进完善，先后通过了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1级)等体系和产品认证，并在国内头一家通过API600闸阀认证。

气液联动球阀标准规范

 设计制造标准：API 6D、API 608、BS 5351、GB/T 12237
 结构长度标准：ASME B 16.10、GB/T 12221
 连接法兰标准：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 试验检验标准：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

气液联动球阀零部件材料

气液联动球阀结构外形尺寸
