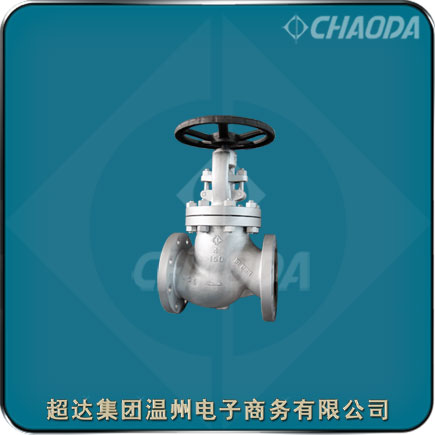

超达集团Class150铸钢截止阀

美标铸钢150LB截止阀

    Class150铸钢截止阀的阀体与阀盖一般采用螺柱+螺母连接;中法兰密封垫片一般采用不锈钢+柔性石墨缠绕垫片;超达集团生产的Class150铸钢截止阀一般采用柔性石墨成型填料,也可采用PTFE填料、加金属丝的柔性石墨成型填料或复合填料,确保阀杆处的可靠密封;可采用碟型弹簧加载的填料压紧机构,使填料的密封更加可靠;Class150铸钢截止阀均有上密封结构设计;根据阀体材料的不同,阀座可选择堆焊锻造材料、不锈钢材料、合金;Class150铸钢截止阀只适用于全开和全关,不能用来调节流量。

    根据试验结果及其破坏型式的分析,提高密封面间的硬度差,或在密封部位堆焊耐擦伤的硬质合金材料,是确保阀门的密封和上密封功能比较有效的解决方法。阀杆整体仍按标准规定先进行调质处理(目的是确保阀杆必须的强度和韧性)→精加工→采用高频热处理对锥面进行局部强化处理(可能情况下,尽量保证较高的硬度)→局部抛光处理,此方法简单易行,增加的成本不高。上密封座也按标准规定调质处理(保持符合规定的硬度不变)→精加工,此措施具有较好的零件通用性(闸阀,截止阀均可用)。

Class150铸钢截止阀

型号:JA41、JA641、JA941等
口径:NPS½~NPS18、DN15~DN450
压力:Class150、PN20
材质:碳钢、不锈钢、合金钢、双相钢
驱动:手动、齿轮传动、电动、气动
应用:石油,化工,天然气,石化,煤化工等行业

荣誉:浙江出口名牌

超达阀门集团股份有限公司
电话: 0086-577-57757270
传真: 0086-577-57757273
E-mail: 0577@ChaodaGroup.cn

150LB铸钢截止阀简介

    Class150铸钢截止阀适用于Class150、PN20的各种管路上,用于截断或接通管路中的介质。截止阀阀体的结构形式有直通式、直流式和直角式。直通式是常见的结构。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。在主体材料为碳钢的J41H系列截止阀中,阀杆螺母固定式结构是基本而使用又广泛的型式之一。国内外较先进的标准对内件中的上密封均做出了规定。铸钢截止阀结构简单,可通过阀杆既旋转又升降的原理,达到阀门的开启或截断,并确保阀门的密封和上密封功能。

Class150美标铸钢截止阀产品特点

    超达研制生产的Class150铸钢截止阀阀体与阀盖一般采用螺柱+螺母连接。中法兰垫片采用不锈钢+柔性石墨缠绕垫片或金属环垫。可根据用户需要选择柔性石墨成型填料、PTFE、加各种金属丝的柔性石墨成型填料或复合填料。可以采用碟形弹簧加载的填料压紧机构。铸钢截止阀具有上密封结构,辅助密封。阀座采用锻造阀座、不锈钢阀座,密封面堆焊用户规定的合金。阀杆采用整体锻造结构。阀杆螺母一般采用ASTM A439 D2材料或铜合金材料制作。

    美标铸钢截止阀可以安装管道的任何位置上,介质可在任意方向通过。DN250以上采用先进的多密封,双支架,采用导向运动(能极大提高抗水锤冲击)、介质从上方进入,交好解决了大口径截止阀启闭力距大,密封无法关严,填料室跑冒、漏等问题,有力提高了阀门各项性能与使用范围。。

美标150LB铸钢截止阀应用标准

 设计制造标准:BS 1873、ASME B16.34、API 602
 结构长度标准:ASME B 16.10
 连接法兰标准:ASME B 16.5
 试验检验标准:API 598、ISO 5208

Class150铸钢截止阀零部件材料

Class150铸钢截止阀零件图

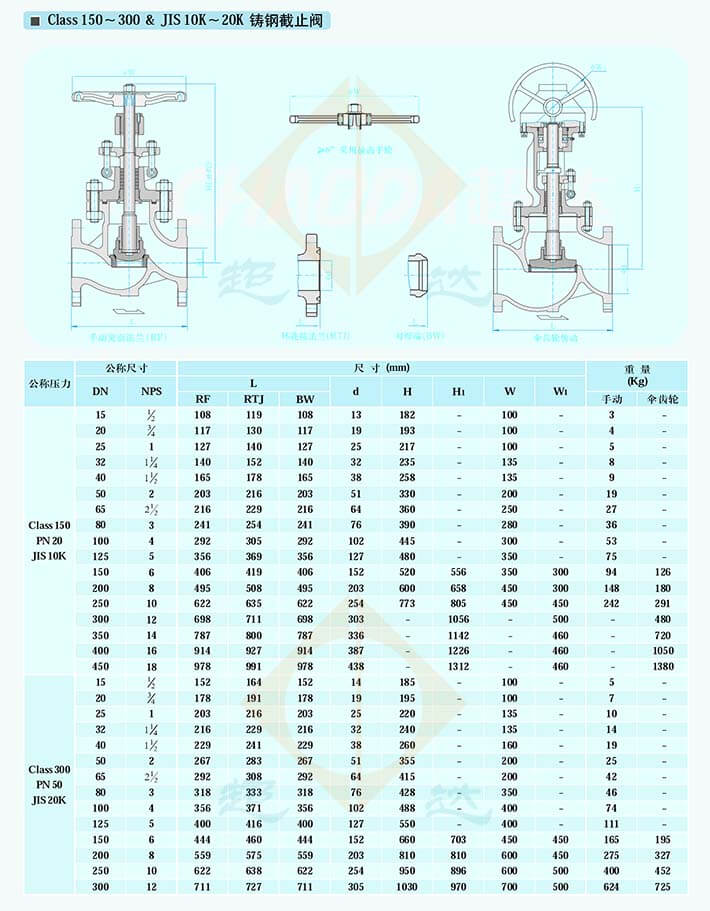

Class150铸钢截止阀结构尺寸

Class150铸钢截止阀尺寸

专业生产Class150铸钢截止阀。提供Class150铸钢截止阀产品介绍、Class150铸钢截止阀特点、Class150铸钢截止阀零件部件材料、Class150铸钢截止阀尺寸等相关信息



本页关键词:150LB截止阀,铸钢截止阀,截止阀

本文地址http://www.chaodagroup.cn/APIglobe/150LB-CastSteel-Globe.html



订货明细   ↑返回顶部

1.采购清单请发送至邮箱:sales@chaodavalves.com,或电话咨询:0577-57755553。

收到客户采购清单,为客户提供阀门型号选型与报价。

2.具体商定:Class150铸钢截止阀交货期、特殊要求等事宜。

3.客户对Class150铸钢截止阀有特殊要求,须在订货合同中注明以下说明:

1.Class150铸钢截止阀结构长度
2.Class150铸钢截止阀连接形式
3.Class150铸钢截止阀公称直径、全通径、缩径、管道尺寸
4.运用介质及温度、压力范围
5.试验、检验标准及其他要求
